„Maßkettensatz“ erstellt entlang einer geraden Wand automatisch mehrere parallele Maßketten. Öffnungen, Wandverschneidungen, Raster und das Gesamtmaß können über einen Steuerdialog individuell zusammengestellt werden.
In Plänen werden Außenwände mit mehreren aufeinander abgestimmten Maßketten dokumentiert. Fast alle CAD-Programme können solche Außenwand-Bemaßungsbündel nativ erzeugen. Nur Revit wieder einmal nicht.
Die native Revit-Funktion „Gesamte Wände“ kann nur eine Maßkette pro Durchlauf erstellen. Für einen vollständigen Bemaßungssatz müssen die Einstellungen mehrfach geändert, dieselbe Wand ausgewählt und jede Kette einzeln positioniert werden. Oder - noch schlimmer - alles manuell.
Bei Außenwänden werden mehrere Maßebenen benötigt:
Öffnungsbreiten
Öffnungsachsen
Wandverschneidungen
Rasterschnittpunkte
Gesamtmaß
Besonders bei langen Fassaden mit vielen Türen, Fenstern, Querwänden und Rastern wird das schnell zur Fleißarbeit. Referenzen werden vergessen, falsche Optionen gewählt oder die einzelnen Maßketten in unterschiedlichen Abständen positioniert.
„Maßkettensatz“ schließt diese Lücke und erzeugt alle benötigten Bemaßungen in einem gemeinsamen Arbeitsgang.

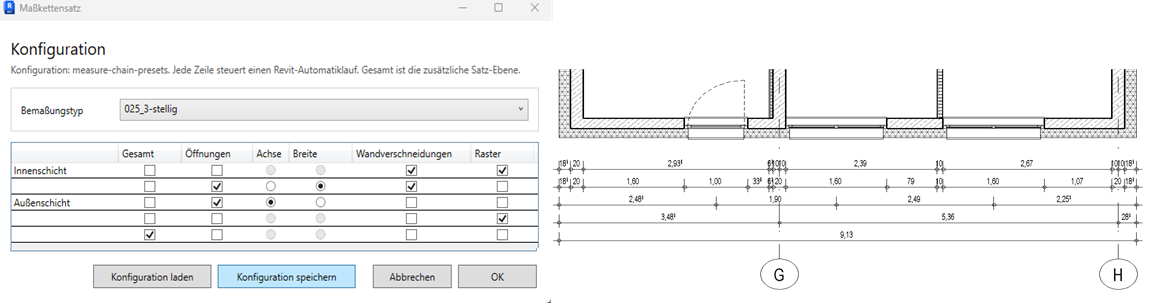

Mehrere Maßketten in einem Arbeitsgang erstellen
Automatische Erstellung eines Gesamtmaßes
Einheitliche Abstände zwischen den Maßketten
Wiederverwendbare Konfigurationen
Weniger manuelle Auswahl und geringere Fehleranfälligkeit
Fortlaufende Bearbeitung mehrerer Wände
Um das Add-In auszuführen, öffnen Sie einen Grundriss und klicken Sie auf die Schaltfläche „Maßkettensatz“.

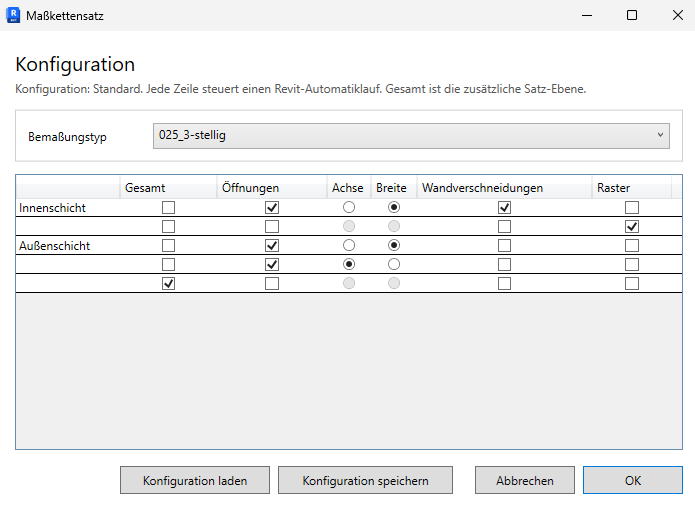

Der Konfigurationsdialog wird geöffnet.
Bemaßungstyp auswählen

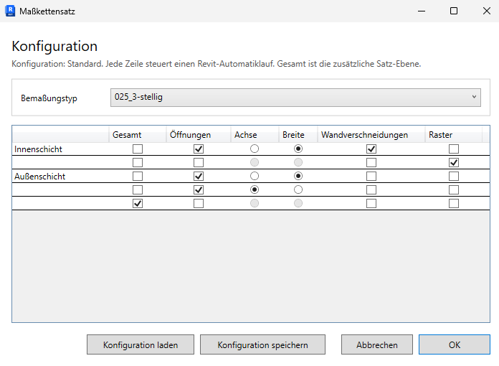

Wählen Sie im oberen Bereich den gewünschten linearen Bemaßungstyp aus.
Ist in der geladenen Konfiguration bereits ein Bemaßungstyp hinterlegt und im aktuellen Projekt vorhanden, wird dieser automatisch vorausgewählt. Andernfalls verwendet das Tool den Standard-Bemaßungstyp des Projekts.
Der gewählte Typ steuert über den Parameter Fangdistanz der Bemaßungslinen gleichzeitig den Maßkettenabstand.
Maßketten konfigurieren

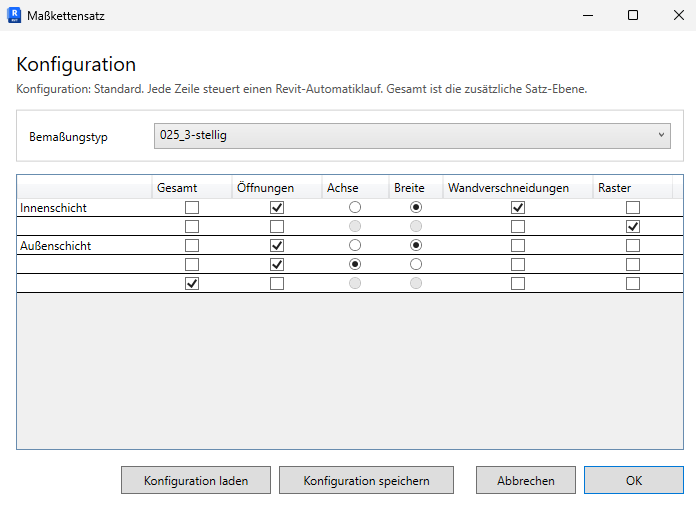

Jede Zeile der Matrix entspricht einer eigenen Maßkette. Die Konfiguration entspricht dabei den Revit-nativen automatischen Bemaßungsoptionen:
Mindestens eine Option in einer Zeile muss aktiviert sein.
Zeilen ohne Auswahl und Auswahl ohne Elemente erzeugen keine Maßkette. Beispielsweise, wenn eine Zeile nur Raster bemaßt, aber in der Wand kein Raster gefunden wird.
Die Reihenfolge von oben nach unten bestimmt, wie die Ketten von innen nach außen angeordnet werden.

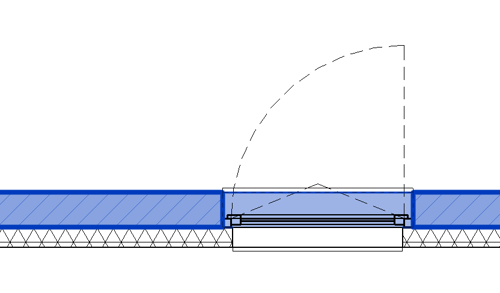

Innen- und Außenschicht: Mehrschichtige Wände werden mit unserem Content mit 2 getrennten Schichten modelliert.
Das Tool bemaßt alle Elemente der Innenschicht, sucht dann die Außen angrenzende Wand und bemaßt dann diese.
Konfiguration speichern und laden

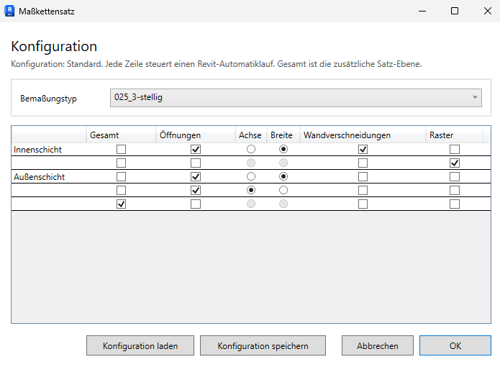

Mit „Konfiguration speichern“ können Sie die aktuelle Zusammenstellung der Maßketten und den gewählten Bemaßungstyp als JSON-Datei sichern.
Über „Konfiguration laden“ können gespeicherte Einstellungen erneut verwendet werden. Dadurch lassen sich unterschiedliche Maßkettenstandards beispielsweise für Fassaden, Innenwände oder verschiedene Projektanforderungen vorbereiten.
Maßkettensatz erstellen

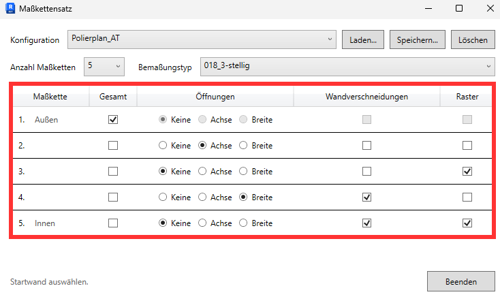

Bestätigen Sie die Konfiguration mit „OK“.
Wählen Sie anschließend die gerade Wand aus, entlang der der Maßkettensatz erstellt werden soll.
Klicken Sie danach auf einen Punkt nahe der gewünschten Bemaßungsseite. Der Punkt bestimmt:
auf welcher Seite der Wand die Maßketten angeordnet werden,
den Abstand der ersten Maßkette zur Wand.
Das Tool sucht automatisch nach den in der Konfiguration aktivierten Referenzen und erstellt die Maßketten parallel zur ausgewählten Wand.
Weitere Ketten werden mit einem einheitlichen Abstand nach außen angeordnet. Kann für eine konfigurierte Zeile keine passende Detailreferenz gefunden werden, wird diese Zeile übersprungen.
Nach der Erstellung bleibt das Tool aktiv. Sie können direkt die nächste Wand auswählen und mit derselben Konfiguration einen weiteren Maßkettensatz erzeugen.
Drücken Sie die Escape-Taste, um das Tool zu beenden.
0.0.0.1
Taste F1 öffnet den BIMpedia-Artikel.
Neues Icon
0.0.0.0
Beta-Test
Bei Problemen, Fragen und für Ideen und Anregungen wenden Sie sich gerne an unseren Kundendienst. Wir freuen uns auf Ihre Verbesserungsvorschläge!
