„Bemaßung aus Linie“ erstellt anhand einer geraden Linie oder Referenzebene automatisch eine Maßkette für die in der aktiven Ansicht geschnittenen Bauteile.
Um diesen Inhalt zu laden, müssen Sie dem Dienst YouTube zustimmen.
Beim Erstellen von Maßketten müssen die benötigten Bauteilflächen in Revit einzeln als Referenzen ausgewählt werden. Gerade bei Grundrissen, Schnitten und Ansichten mit vielen Wänden, Stützen oder Geschossdecken ist dieser Vorgang zeitaufwendig und fehleranfällig. Oft werden falsche Elemente wie Fußbodenkanten oder Möbel ausgewählt.
Schnellere Erstellung umfangreicher Maßketten
Automatische Ermittlung geeigneter Bauteilreferenzen entlang einer Linie
Weniger manuelle Klicks und dadurch geringere Fehleranfälligkeit
Fortlaufende Bearbeitung mehrerer Linien oder Referenzebenen in einem Arbeitsgang
Mit dem Add-In wird eine Linie oder Referenzebene als Grundlage der Bemaßung verwenden.
In der aktiven Ansicht geschnittene Bauteile werden automatisch erfasst und bemaßt:
Wände
Stützen
Decken
Fundamente
Skelettbauteile

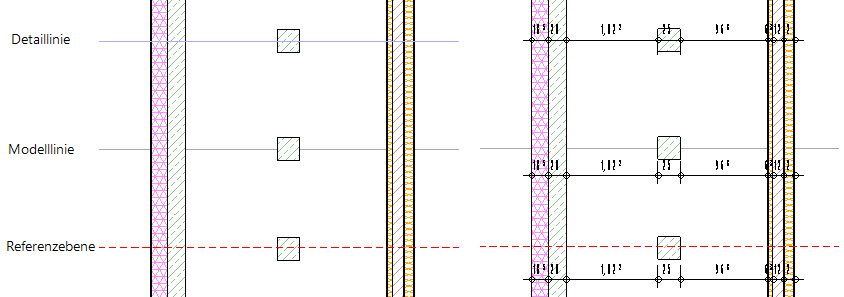

Line oder Referenzebene absetzen
Wie der Toolname schon verrät, wird vorab eine Detail-, Modelllinie oder Referenzebene für die Position der Bemaßung benötigt. Kurven, Bögen und andere Geometrien werden nicht unterstützt.
Detaillinien werden am Ende gelöscht. Sie dienen nur als Hilfselement.
Modellinien und Referenzebenen werden nicht gelöscht. Dadurch können z.B. mehrere Geschosse an derselben Stelle bemaßt werden.
Alle vordefinierten Bauteile, welche durch diese Linie geschnitten werden, werden auch bemaßt:
Bemaßungstyp auswählen
Um das Add-In auszuführen, öffnen Sie eine geeignete 2D-Ansicht und klicken Sie auf die Schaltfläche „Bemaßung aus Linie“.
Wählen Sie im Dialog „Bemaßungstyp auswählen“ den gewünschten linearen Bemaßungstyp aus. Der im Projekt festgelegte Standardtyp ist bereits vorausgewählt.
Ist im Projekt kein linearer Bemaßungstyp vorhanden, wird das Tool mit einer entsprechenden Meldung beendet.
Linie oder Referenzebene wählen
Wählen Sie eine sichtbare gerade Linie oder Referenzebene, die quer durch die zu bemaßenden Bauteile verläuft. Die Länge der Quelle bestimmt, in welchem Bereich das Tool nach geeigneten Referenzen sucht.
Sie können eine Linie oder Referenzebene auch vor dem Start des Tools markieren. Genau ein vorausgewähltes geeignetes Element wird unmittelbar als erste Quelle verwendet.
Position der Maßkette bestimmen
Klicken Sie anschließend auf die gewünschte Position der Maßkette. Die neue Maßlinie wird parallel zur gewählten Linie beziehungsweise Referenzebene an diesem Punkt abgesetzt. Dies kann auch die Linie selbst sein.
Das Tool übernimmt alle geeigneten Referenzen, die entlang der Quelle gefunden wurden, ordnet sie nach ihrer Lage und entfernt unmittelbar übereinanderliegende Referenzen. Für die Erstellung der Maßkette müssen mindestens zwei verwendbare Referenzen vorhanden sein.
Weitere Maßketten erstellen
Nach dem Erstellen einer Maßkette bleibt das Tool aktiv. Wählen Sie die nächste Linie oder Referenzebene und setzen Sie die nächste Maßkette ab.
Drücken Sie während einer Auswahl „Esc“, um das Tool zu beenden. Die in diesem Durchlauf erzeugten Maßketten werden anschließend in Revit markiert.
Kann aus einer gewählten Quelle keine Maßkette erzeugt werden, zeigt das Tool einen Hinweis an. Nach dem Bestätigen der Meldung können Sie mit der nächsten Linie oder Referenzebene fortfahren.
Berücksichtigte Bauteile
In allen unterstützten 2D-Ansichten werden folgende sichtbare Bauteile berücksichtigt:
Wände
Stützen
Tragende Stützen
In Schnitten und Ansichten werden zusätzlich berücksichtigt:
Geschossdecken
Decken
Fundamente
Skelettbau
0.0.0.1
Taste F1 öffnet den BIMpedia-Artikel.
Neues Icon
0.0.0.0
Beta-Test
Fassaden werden derzeit noch nicht unterstützt.
Bei Problemen, Fragen und für Ideen und Anregungen wenden Sie sich gerne an unseren Kundendienst. Wir freuen uns auf Ihre Verbesserungsvorschläge!
