Stütze: Nichttragende Stütze, Ausbaustütze

Suche lädt...

    Nichttragende Stützen bzw.  Ausbaustützen dienen hauptsächlich der Gestaltung sowie der dekorativen Ausgestaltung. Auch werden Sie zur Verkleidung z.B. von Leitungsführungen verwendet. Unabhängig vom eingesetzten Material haben sie keine lastabtragende Funktion, was sie von den Tragwerksstützen unterscheidet.

    Suchbegriffe: Verkleidung, Ummantelung, Beschichtung, Abdeckung

    Eine Modellierung ist in dieser Phase noch nicht erforderlich.

    Darstellung

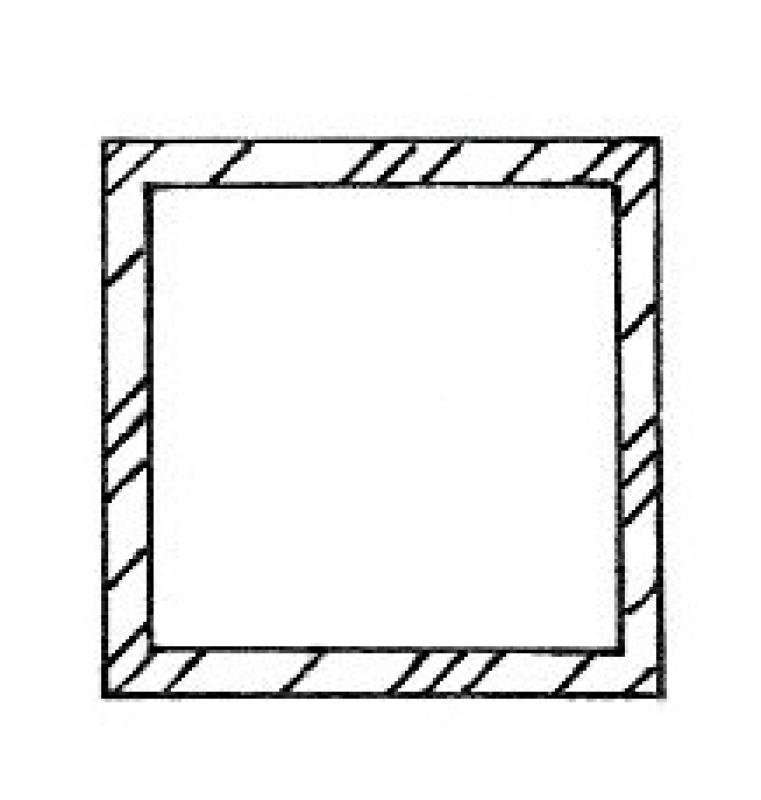

    Schnittdarstellung

    Schnittdarstellung

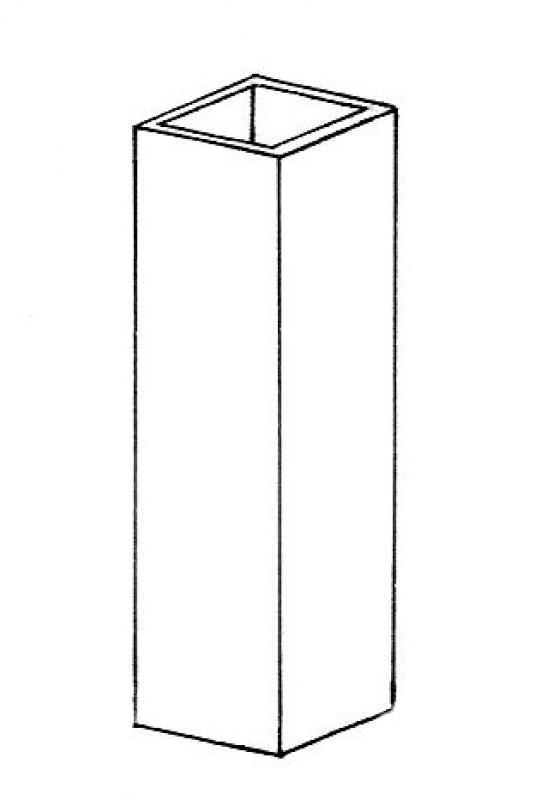

    Modelldarstellung

    Modelldarstellung

    Merkmale

    Merkmal

    • Status

    Parameter

    • Breite Stütze
    • Bruttovolumen Stütze
    • Drehwinkel
    • Gesamtoberfläche Stütze
    • Länge Stütze
    • Mantelfläche Stütze
    • Neigung Stütze
    • Nettooberfläche
    • Querschnittsfläche Stütze
    • Radius Stütze
    • Tiefe Stütze

    Gliederungs-Informationen

    • Außen gelegenes Element
    • Lage im Raster

    Beschriftung

    Es ist noch keine Beschriftung erforderlich.

    Anleitung

    Erstellen

    Ausbaustützen werden im Industriebau häufig bereits in der Vorplanung mit dem Werkzeug "Nichttragende Stütze" modelliert.

    Abb. 1

    Auch hier gilt: Stützen sollten eingeschossig modelliert werden.

    Bezugsebenen

    • unten:   Fußbodenoberkante / Rohdeckenoberkante
    • oben: Unterkante Abhangdecke / Rohdeckenunterkante

    Die Anleitung zur Modellierung nicht tragender Stützen von Autodesk findet sich hier: Nichttragende Stützen

    Beispiel

    Ein Beispiel für nichttragende Stützen ist die Verkleidung von vertikalen Leitungen oder c im Industriebau.

    ArchiCAD Content

    Darstellung

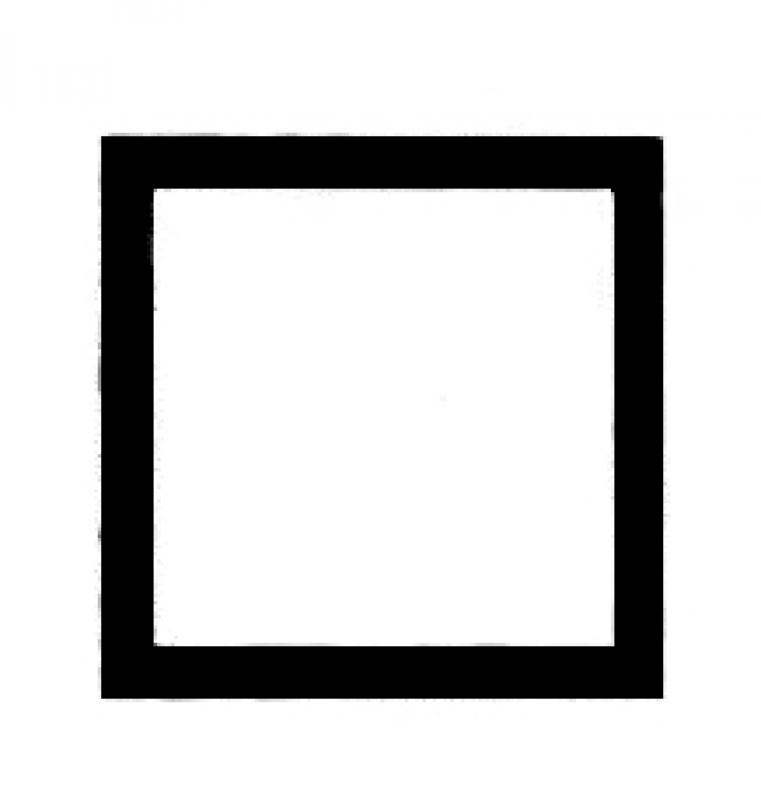

    Schnittdarstellung

    Schnittdarstellung

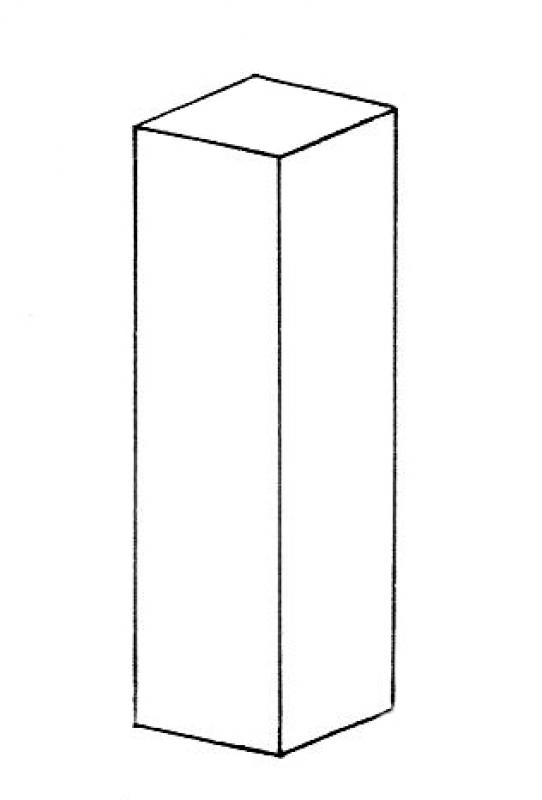

    Modelldarstellung

    Modelldarstellung

    Merkmale

    Merkmal
    • Erdberührendes Element

    Parameter
    Gliederungs-Informationen

    Beschriftung

    Es sind noch keine Beschriftungen in dieser Phase erforderlich.

    Anleitung

    Sollten in der Entwurfsplanung nichttragende Stützen modelliert werden, siehe Anleitung der Phase Vorplanung.

    ArchiCAD Content

    Darstellung

    Schnittdarstellung

    Schnittdarstellung

    Modelldarstellung

    Modelldarstellung

    Merkmale

    In dieser Phase werden keine Merkmale ergänzt.

    Beschriftung

    In dieser Phase wird das Bauteil beschriftet.

    Bei der Wahl der Beschriftungsfamilie ist die Zuordnung zur richtigen Kategorie zu beachten. Wir empfehlen für nichttragende Stützen eine Kategorie übergreifende Beschriftung zu wählen.

    Archicad Content

    Anleitung

    Bedingt durch sehr unterschiedliche behördliche Vorgaben gibt es keine allgemeingültige Vorgaben für diese Phase. Es gelten die allgemeingültigen Hinweise zur Qualitätssicherung und Fehlervermeidung:

    • Es sollten immer Beschriftungsfamilien verwendet werden und keine Texte.

    Darstellung

    Schnittdarstellung

    Schnittdarstellung

    Modelldarstellung

    Modelldarstellung

    Mehrgeschossige Ausbaustützen

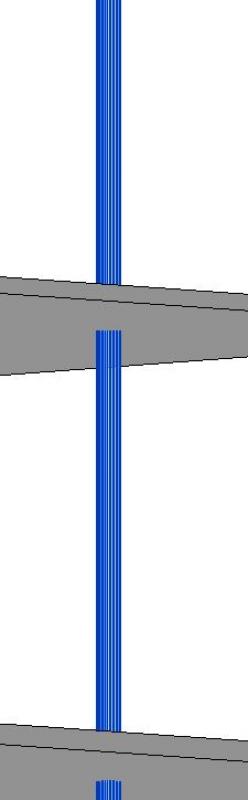

    Sollten Stützen mehrgeschossig modelliert worden sein, können diese mit dem Befehl "Element teilen" nachträglich geteilt werden.

    Abb. 2

    Dazu in einem Grundriss über das bekannte Symbol einen Schnitt setzten:

    Abb. 3
    Abb. 4

    Im geöffneten Schnitt nun mit dem Befehl Element teilen (SL)  nun die Stütze an der gewünschten Stelle teilen.

    Abb. 5

    Wichtig:

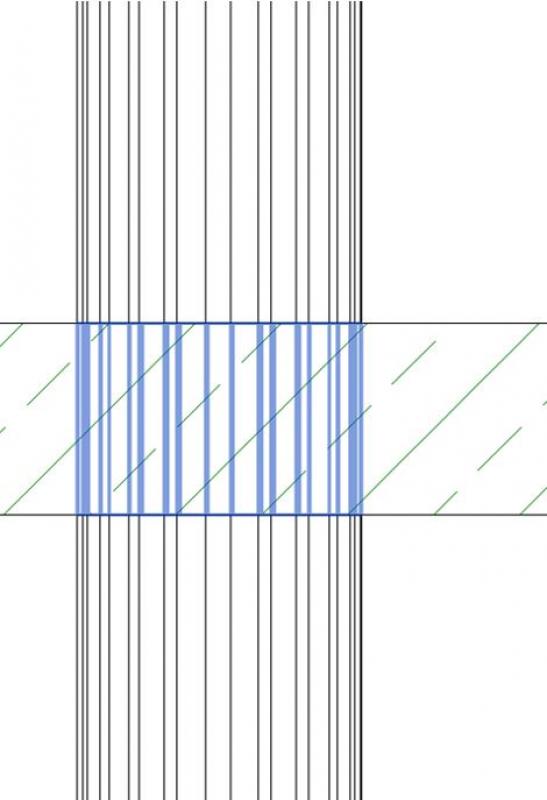

    Nach Teilung der Stütze in einzelne Elemente das "Mittelstück", das sich u.U. noch in der Decke befindet, bitte löschen. Ansonsten kommt es im Modellprüfungsvorgang zu einer Fehlermeldung aufgrund der Verschneidung.

    Abb. 6

    Zusätzlich ist nach der Teilung einer Stütze mit dem Befehl Element teilen die Ebenenzuordnung der Teilelemente im Eigenschaftsfenster zu prüfen.

    Anmerkung: Der Befehl Mit Lücke trennen funktioniert hingegen nicht.

    Abb. 7

    Siehe auch Autodesk-Hilfe: Teilen von Elementen

    Stützenverkleidungen

    Stützenverkleidungen sowie Verkleidungen von Installationsschächten, welche dem Paneel-/Trockenbau zuzuordnen sind, werden als Ausbauwände modelliert.

    Abb. 8

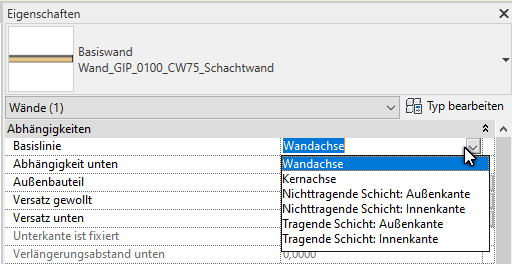

    Es ist darauf zu achten, dass die Basislinie der Ausbauwand/ Verkleidung auf nichttragende Schicht: Außenkante gesetzt wird.

    Abb. 9

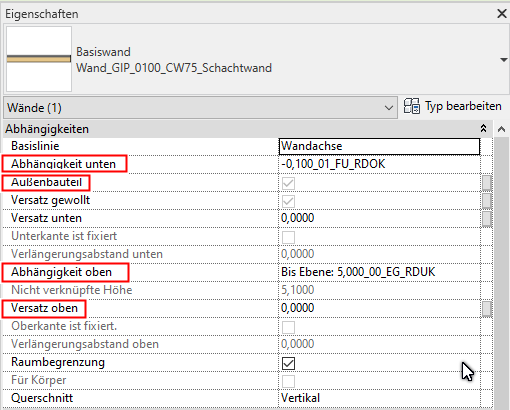

    Die Abhängigkeiten unten und oben sind zu prüfen, in der Regel ist der Versatz jeweils auf 0,00 zu stellen.

    Abb. 10

    Stützen kopieren

    Werden Stützen geschossweise kopiert, sind die Bezugsebenen und der Versatz zu prüfen und gegebenenfalls zu korrigieren. In der Regel ist diese Einstellung nach dem Kopieren inkorrekt. Der Versatz ist wieder auf 0.00 zu stellen, sofern nicht explizit ein Versatz gewünscht ist, da beim Kopieren die relative Raumhöhe der Originalstütze mitkopiert wird.

    Beispiel:

    zu kopierende Stütze im EG:

    Abb. 11

    kopierte Stütze im Stockwerk darüber:

    Abb. 12
