Lüftungsgeräte bestehen meist aus mehreren Komponenten und verändern die Eigenschaften der Luft hinsichtlich der Temperatur, der Luftfeuchte, etc. Sie sind maßgeblich an der Versorgung für die unterschiedlichsten Nutzungen der Räume beteiligt.
Suchbegriffe: Gerät, Geraet, Lüftungsgerät, Lueftungsgeraet, RLT, RLT-Anlagen, Raumlufttechnische Anlage, RLA, LTG, Ventilator, Platzhalter, Wartung, Wartungsbereich, Wartungsfläche, Wartungsflaeche, Anlage, Lüftungsanlage, Lueftungsanlage, Aufstellort, Gerätekennung, Geraetekennung, Aufstellort, Luftmengen, Luftmengenberechnung, Luftmengentabelle, Bauteilliste, Rechteck, Volumenstrom, Allg, BS_Allg

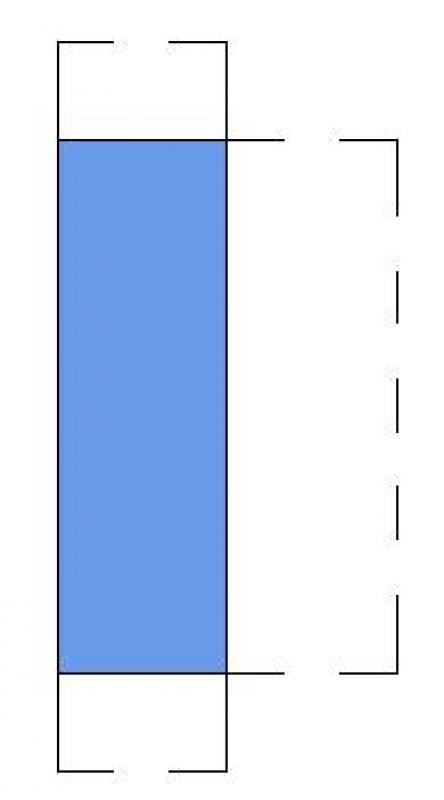

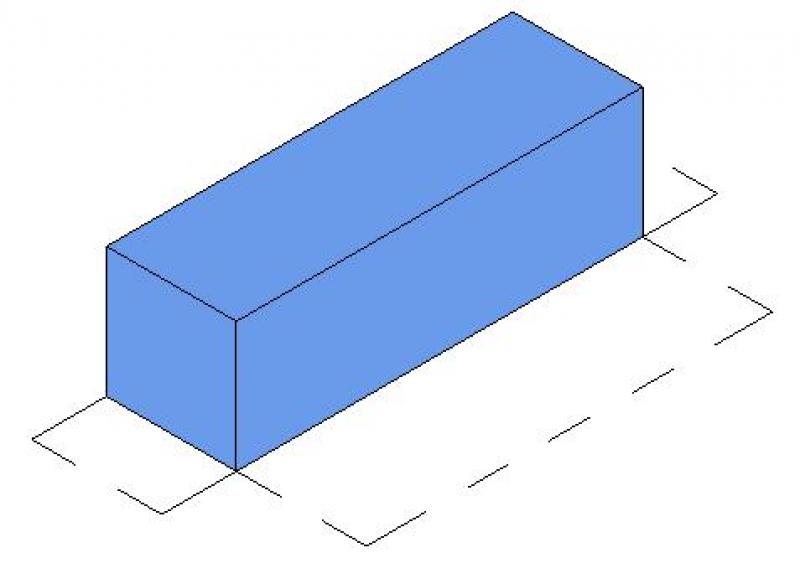

In dier Phase werden Lüftungs-Geräte abstrakt dargestellt.
Folgende Merkmale werden in dieser Phase definiert:
- Geometrie (Länge, Breite, Höhe der Geräte)
- Abmessungen des Wartungsbereiches
- Benennung der Anlage
In dieser Phase wird das Bauteil in Planansichten noch nicht beschriftet oder kotiert.
Erstellen:

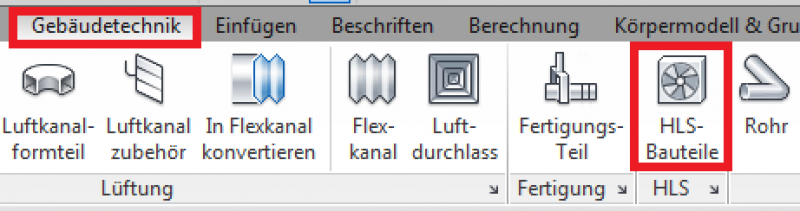

Im Reiter Gebäudetechnik befindet sich der Button zum Einfügen von HLS-Bauteilen. Die Familie wird auf einer Ebene platziert und kann anschließend händisch im Schnitt oder durch Eingabe eines Versatzes im Eigenschaftsfenster verschoben werden.
Für weitere Informationen siehe Autodesk Hilfe Positionieren von HLS-Bauteilen.
In dieser Phase der Planung wird das Bauteil mit den Informationen der Geometrie, technischen Daten und Informationen der Tragwerksplanung ergänzt.
Folgende Merkmale werden in dieser Phase definiert:
- Luftmengen
- Zuordnung des Systemtypen
- Angaben zu Fremdgewerken (z.B. Lasten für die Tragwerksplanung, Schnittstelle zur Heizung, elektrische Leistungsaufnahme, etc.)
- Nummerierung der Geräte (Bauteil-Nummer bzw. Fortlaufnummer)
- Detaillierte Auslegung der Geräte
- Zonenteile bzw. Splitgeräte sind zu ergänzen (=HLS-Familien ergänzen )
Die oben genannten Parameter sind für diese Phase vollkommen ausreichend.
In dieser Phase wird das Bauteil erstmals beschriftet.
- Name
- Bezeichnung
Die Beschriftung der Geräte erfolgt optimalerweise über eine Familie, die die erforderlichen Informationen aus den Parametern und Merkmalen des Gerätes ausliest.

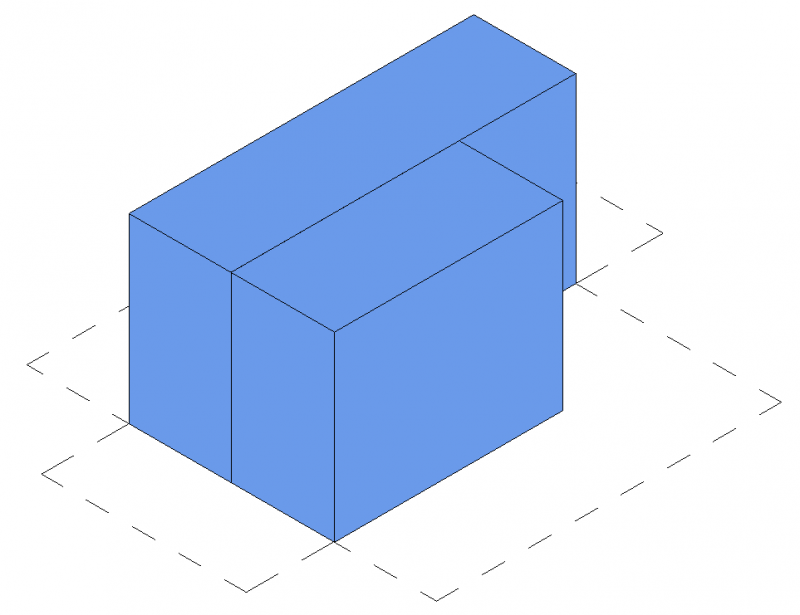

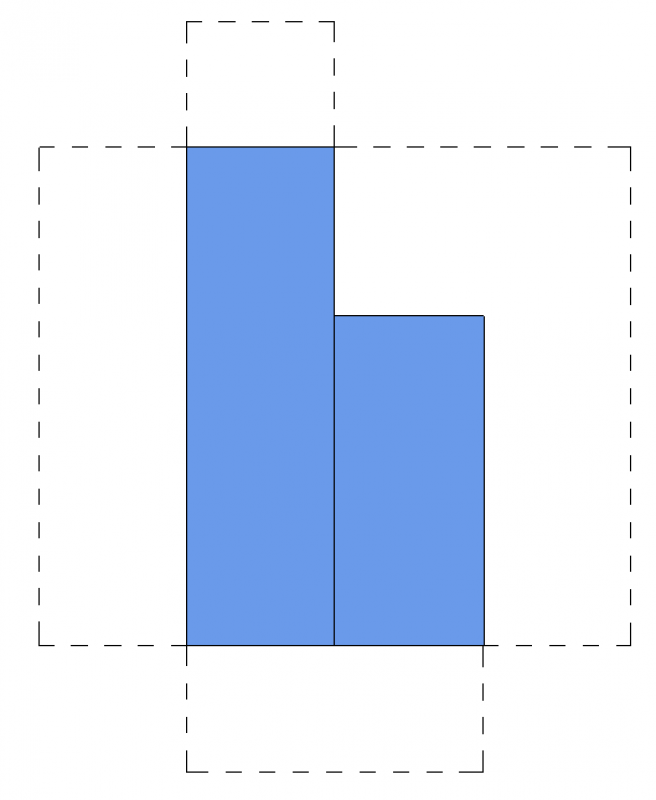

Ein Gerät kann mit Hilfe einer bereits aus der Vorplanung vorhandenen Platzhalter-Familie modelliert werden. Die Familie kann für den Entwurf dupliziert werden. Die Voraussetzung hierfür ist, dass die Geometrie der Familie soweit bearbeitbar ist, dass die benötigte Entwurfsdetailtiefe erreicht werden kann. Der Typname gilt für die Zuordnung bzw. Erkennung des Anlagengerätes.
Sollte jedoch das Gerät durch eine andere Familie ausgetauscht werden, ist hierbei zu berücksichtigen, dass die Einfügepunkte identisch sind.

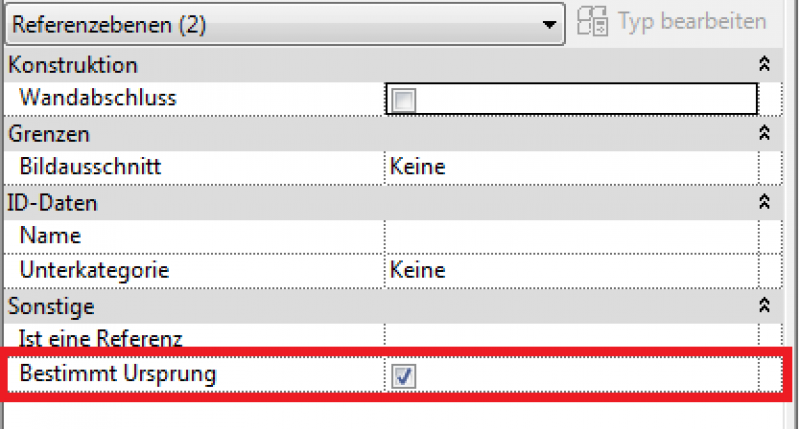

Hinweis: Hierzu ist die auszutauschende Familie mit der zurzeit platzierten Familie abzugleichen. In beiden Familien sind die Referenzebenen dahingehend abzugleichen, dass sie im Parameter Bestimmt Ursprung: aktiviert übereinstimmen.

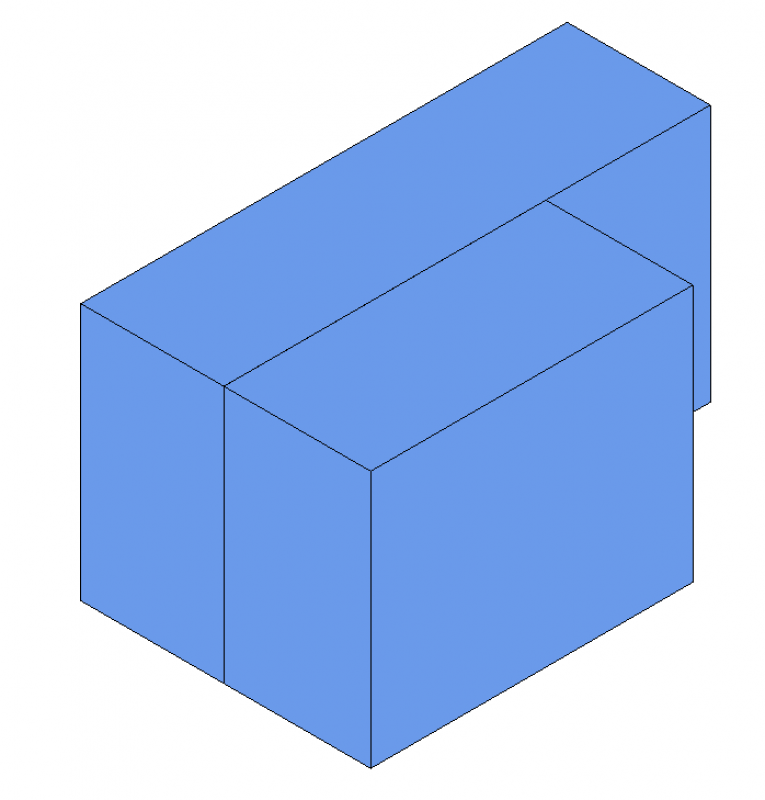

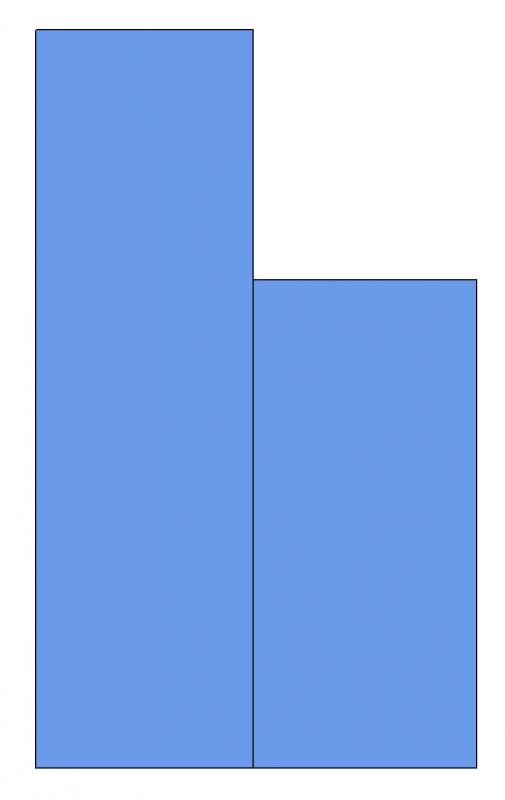

In dieser Phase bleiben die Plan- und Modelldarstellungen der HLS-Bauteile unverändert zur Erstellung in der Entwurfsphase.
Folgende Merkmale werden in dieser Phase definiert:
- Externer Druckverlust lt. Druckverlustberechnung
- Heizleistung/Druckverlust der Geräte für die Rohrnetzberechnung
- Kühlleistung/Druckverlust der Geräte für die Rohrnetzberechnung
In dieser Phase ist keine Ergänzung zur bereits im Entwurf erstellten Beschriftung erforderlich.
