Glasdächer stellen eine Sonderform der Dächer dar, es gelten prinzipiell die gleichen Leitlinien wie für Dächer. Je nach Software exisitieren unterschiedliche Werkzeuge zur Erzeugung von Glasdächern. Revit z.B. bietet ein eigenes Werkzeug hierfür, während man in ArchiCAD Glasdächer vorwiegen aus Einzelelmenten modelliert (z.B. Scheiben, Träger, etc.).
Glasdach: Glasdächer, Glaskonstruktion, Öffnung, Verglasung, Pfosten, Riegel, Belichtung
In dieser Phase ist es noch nicht notwendig, dem Bauteil ein Material zuzuweisen. Für Visualisierungszwecke kann dies aber durchaus Vorteile bringen.

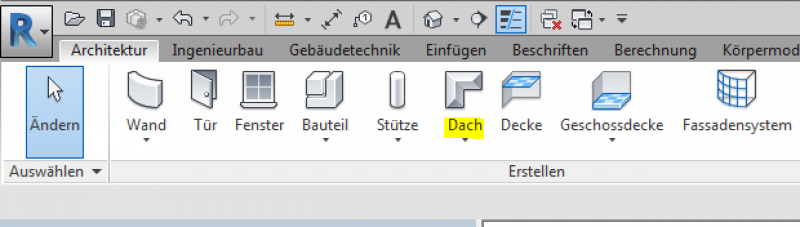

Das Bauteil Glasdach entspricht in Revit einer Systemfamilie Dach, der Typ gibt Auskunft über das Material der Füllungselemente und deren Aufbaustärke.
Dächer verfügen nicht über die Option tragend.

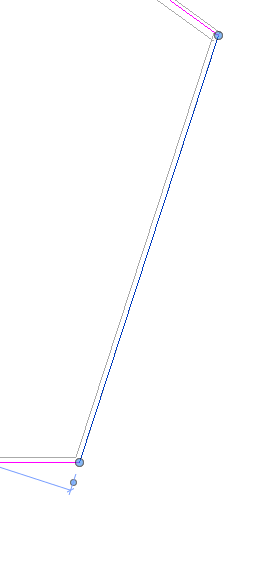

Es bietet sich an, die Option "Dach über Grundfläche" zu verwenden und dann im Skizzenmodus die Geometrie des Daches zu erstellen.

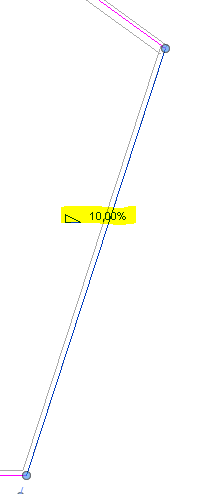

An den Skizzenlinien wird die benötigte Neigung festgelegt.

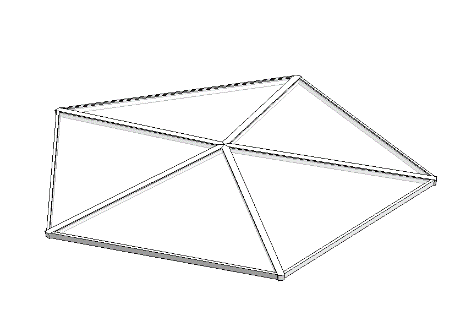

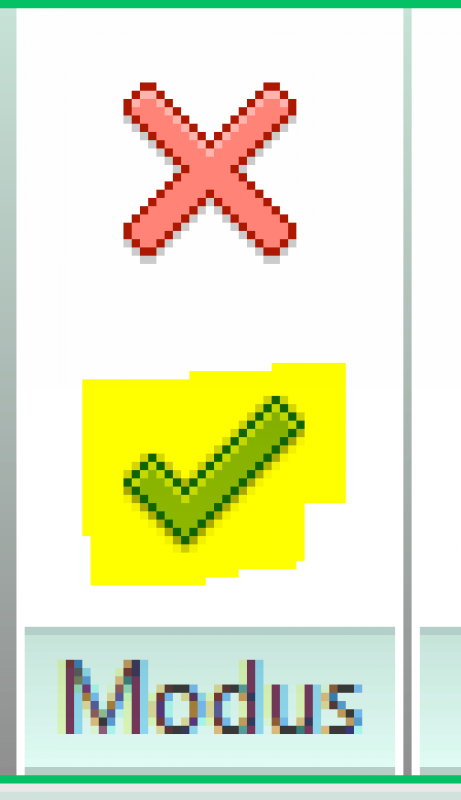

Mit dem beenden des Skizzenmodus wird das Dach erstellt.
Siehe auch Fassaden.

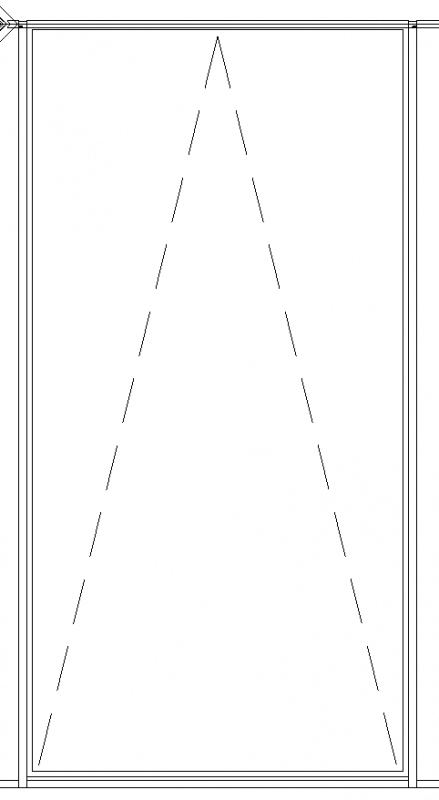

In dieser Phase der Planung wird das Objekt um die Informationen der Tragwerksplanung und Bauphysik ergänzt, sowie um die Öffnungen bzw. Fenster.

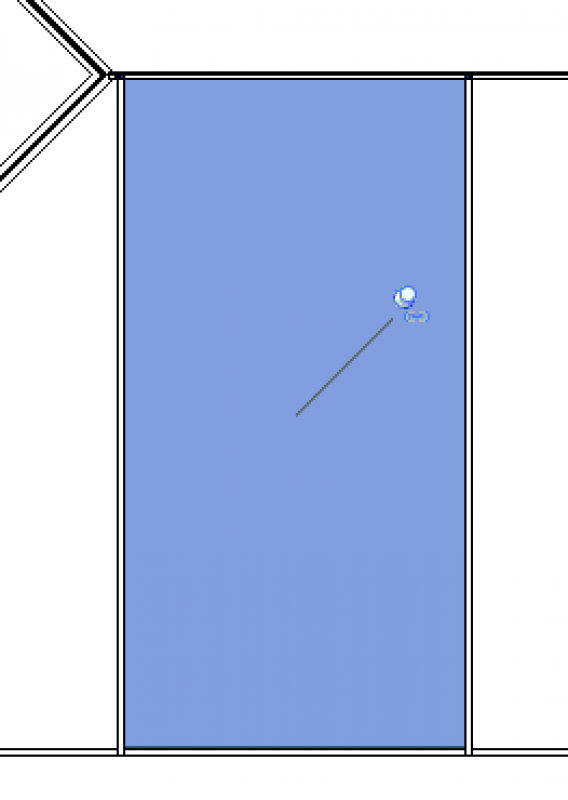

Es ist aus dem jeweiligen Content eine dementsprechene Familie zu wählen.

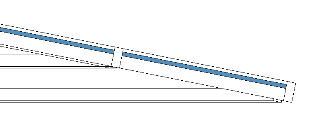

Nach diesem Arbeitsschritt wird das Element dementsprechen dargestellt.
ArchiCAD Content
In dieser Phase wird das Objekt um Informationen für die Ausschreibung ergänzt.
Folgende Merkmale müssen in dieser Phase definiert sein:
Kosten:
- Zuordnung ÖNORM B1801
- Zuordnung DIN KVPAPGE
- Element-Nr.
- Zuordnung eBKP-H
- Zuordnung ATP-BKG
- ATP-Bauteil Code (Typenkommentar)

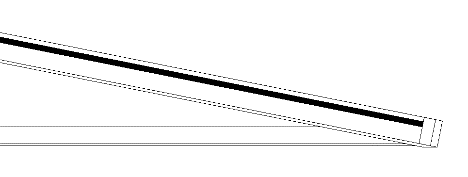

Für diese Phase sind die Elementstärken, die Oberkanten, die Unterkanten und die Neigung von Seiten der Architektur zu beschriften.

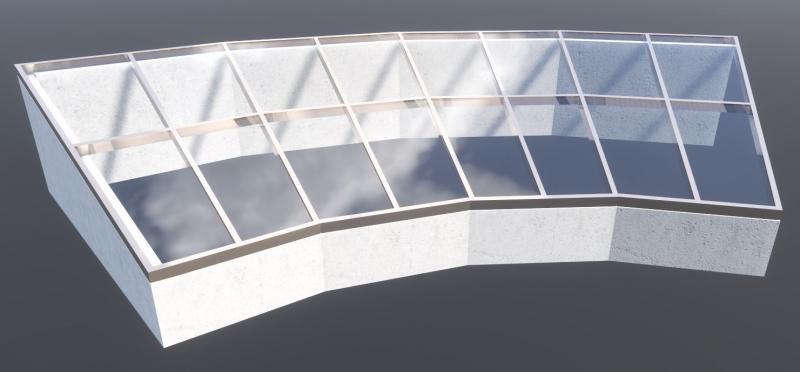

Standardmäßig versucht Revit immer Pfosten und Riegel eines Glasdachs bzw. einer Fassade orthogonal zueinander anzuordnen. Wird jedoch ein Glasdach oder Fassadenelement über einen Volumenkörper generiert, kann dies umgangen werden.
Anleitung:

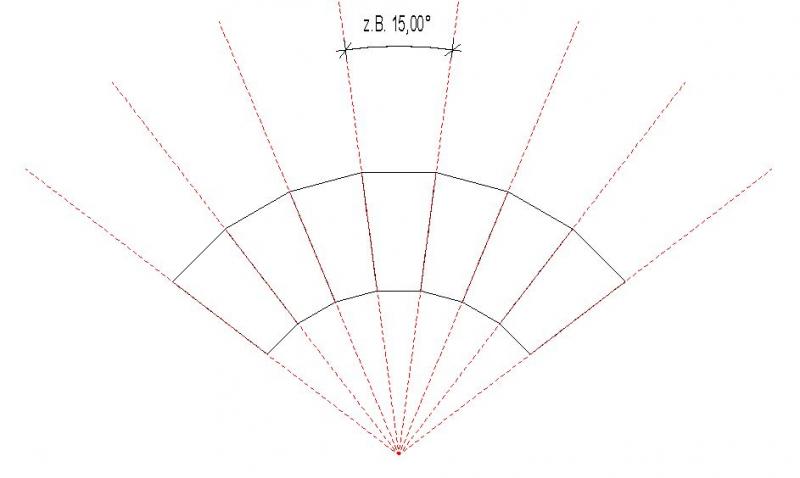

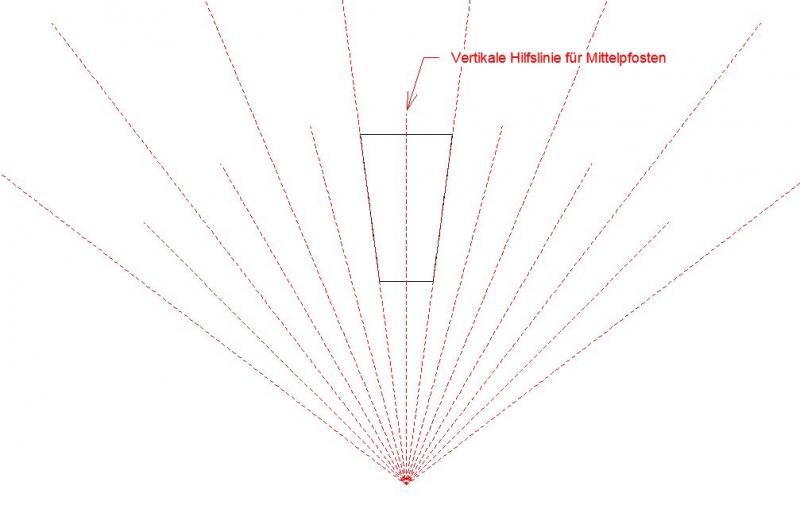

Bevor mit dem Modellieren begonnen wird, ist das Glasdach anhand einer Skizze in einzelne sich wiederholende Sektoren zu teilen.
Ein Sektor sollte hierbei keinen bzw. maximal einen Mittelpfosten haben.
Bei der Variante mit Mittelpfosten ist darauf zu achten, dass dieser in der Skizze absolut Vertikal verläuft.

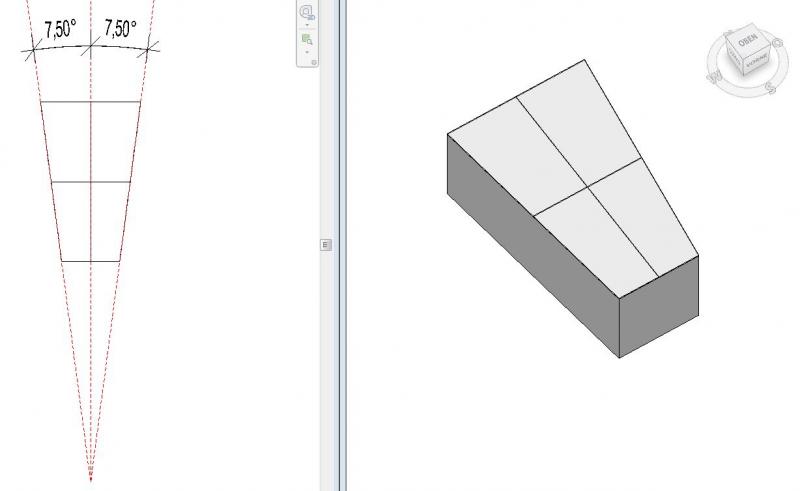

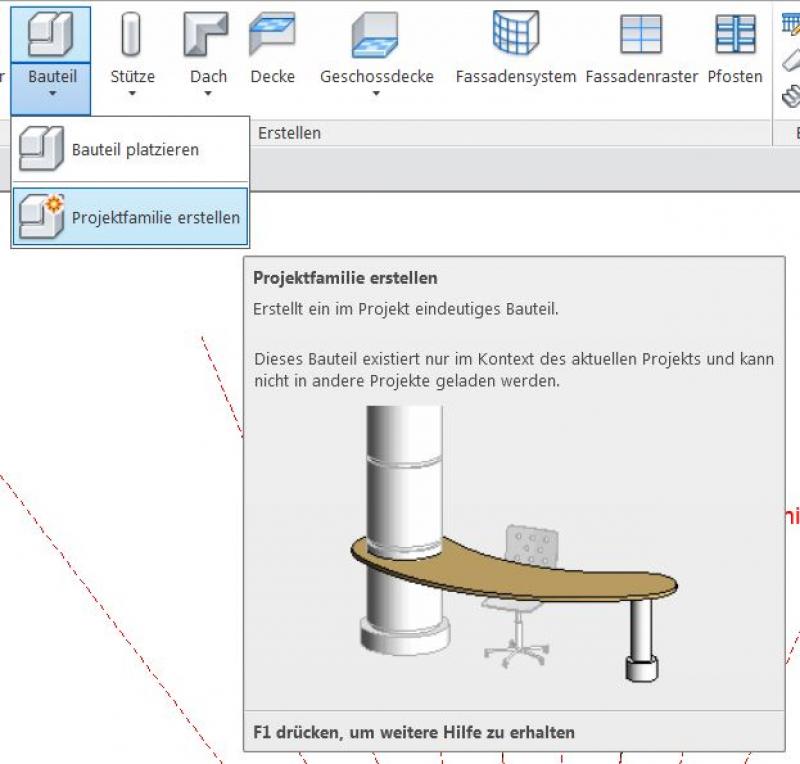

Anschließend wird mit dem Befehl „Bauteil --> Projektfamilie erstellen“ ein Volumen-Körper als Hilfskonstruktion gebaut.

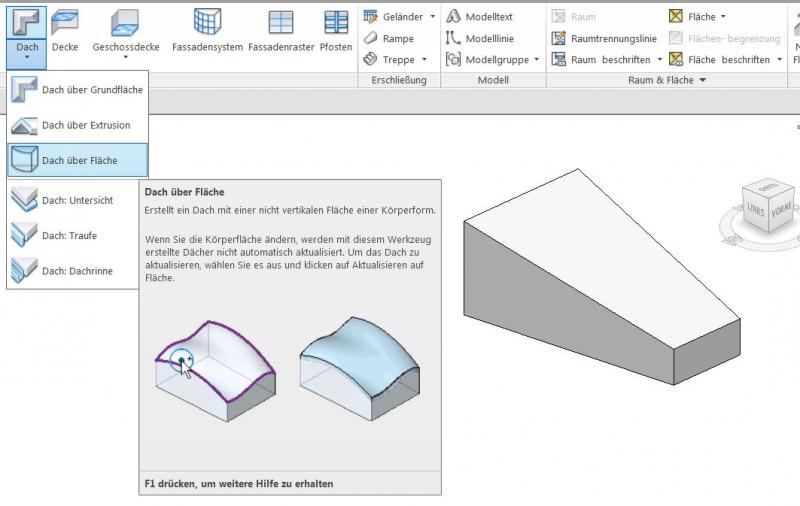

Auf die Oberseite des Körpers wird mit dem Befehl „Dach über Fläche“ ein Glasdach generiert.

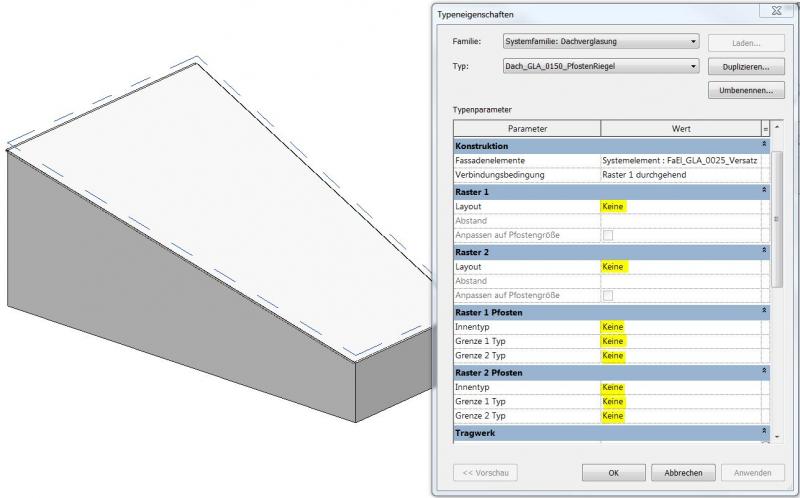

Der gewählte Dachtyp sollte die Rastereinstellung „Keine“ haben.
Auch alle Pfosten sind auf „Keine“ zu stellen.

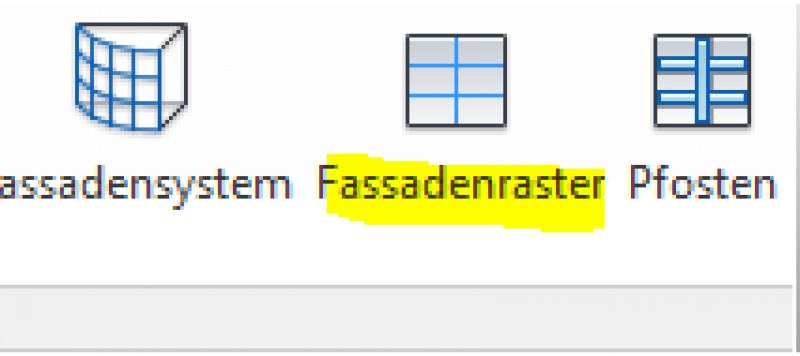

Anschließend erfolgt eventuell eine Untergliederung mit dem Befehl „Fassadenraster

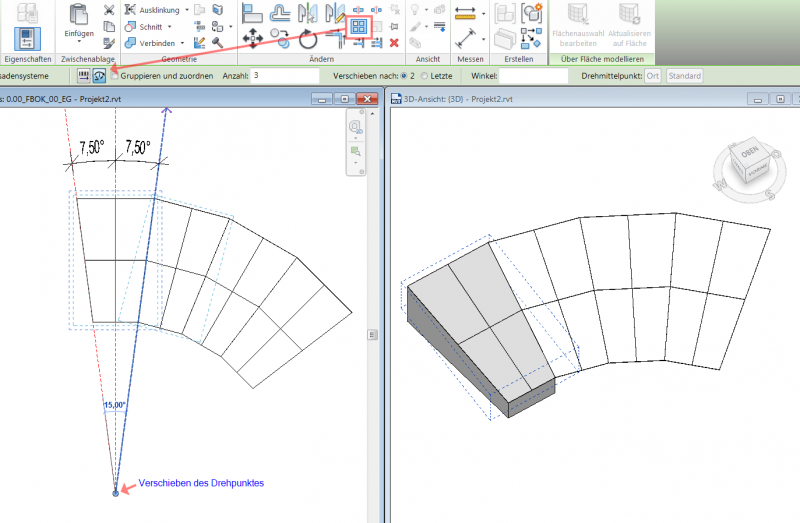

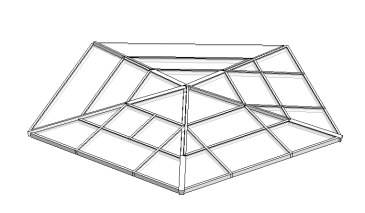

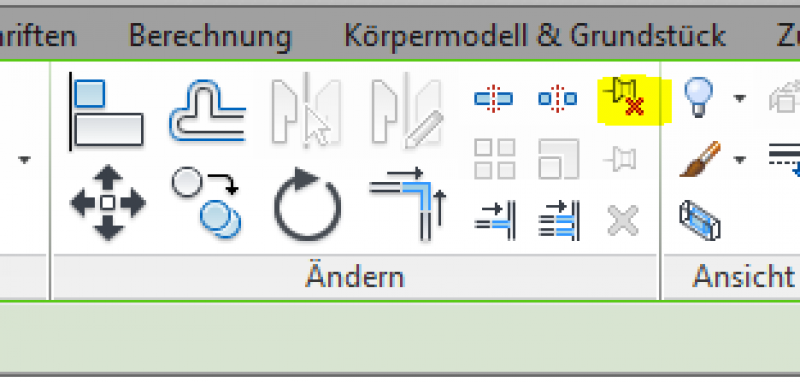

Danach wird der Glasdachabschnitt mit dem Befehl „Reihe --> Radial“ in der gewünschten Anzahl kopiert.
Abschließend werden alle Pfosten mit dem Befehl „Fassadenpfosten“ ergänzt.
