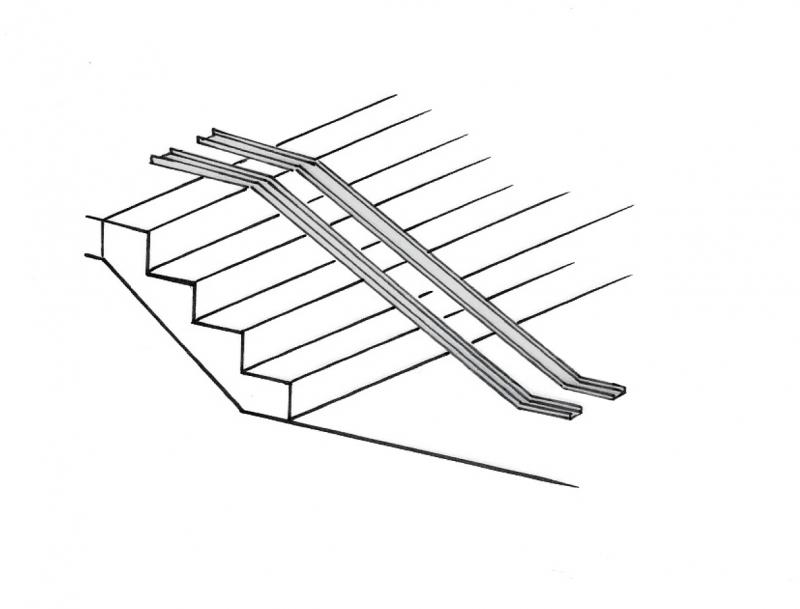

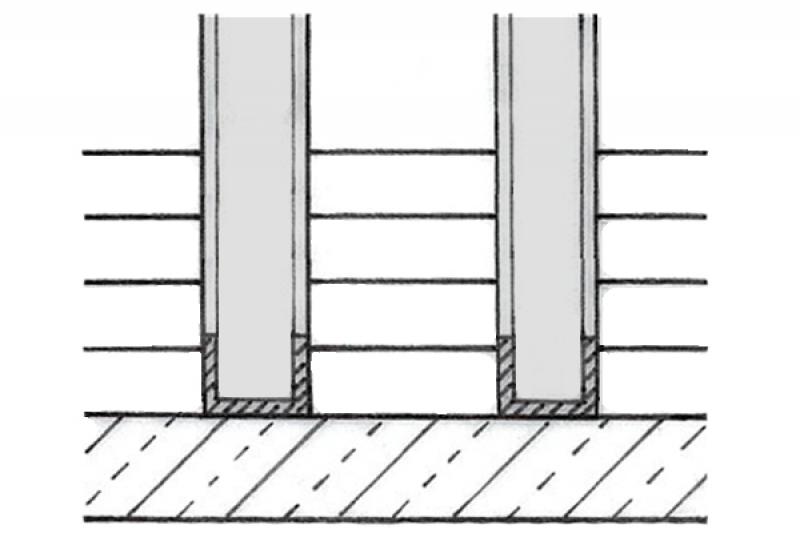

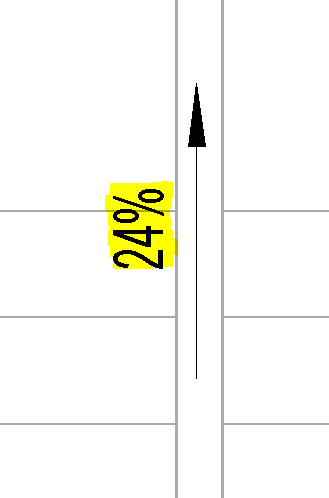

Blechrampen oder -Schienen sind nichtmassive Rampen, die aus Gründen der Barrierefreiheit z.B. auf Außentreppen angebracht werden.
Suchbegriffe: Auffahrrampe, Schiene, Rinne, barrierefrei, Alu, überwinden
Erstellen:
Ausbau-Rampen werden mit einer externen Sonderausstattungsfamilie erstellt, die aus einem Sweep mittels Pfad und Profil-Familie aufgebaut ist. Grundvoraussetzungen für den Familienbau werden hier beschrieben.

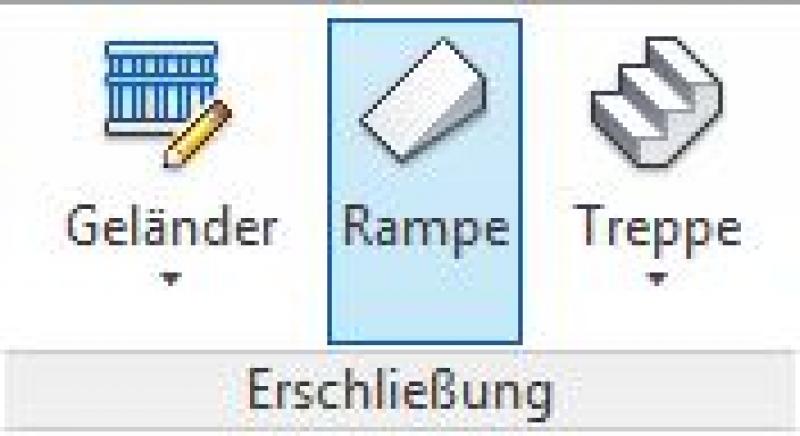

Eine Rampe wird über den Reiter Architektur unter Erschließung -> Rampe im Modell platziert.

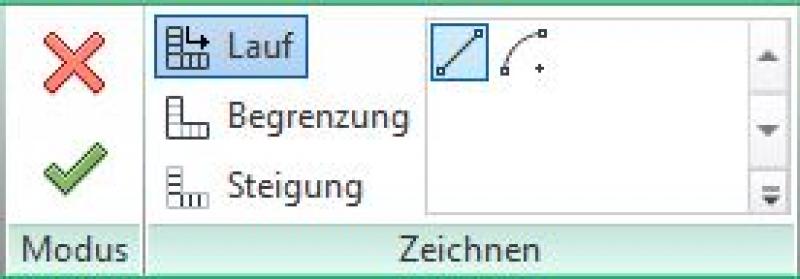

Mit den üblichen Zeichenwerkzeugen wird entweder der Lauf, die Begrenzung oder die Steigung skizziert.
Sofern dies geschehen ist, den Skizzenmodus mit Klick auf den grünen Pfeil beenden und das Objekt der richtigen Bezugsebene zuweisen.
Modellierung von Ausbaurampen: Erstellen einer Rampe
Sollte eine neue Rampe benötigt werden, ist wie folgt vorzugehen:

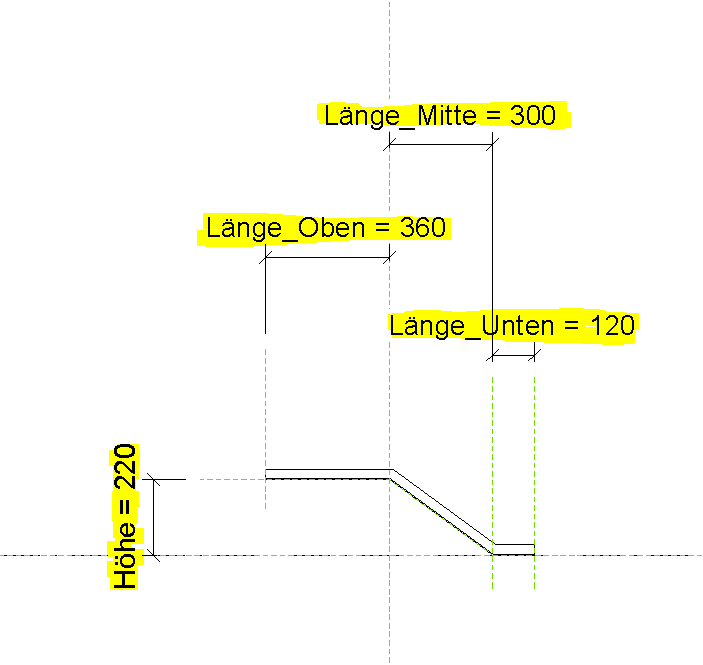

Referenzebenen mit benötigten Parametern erstellen.

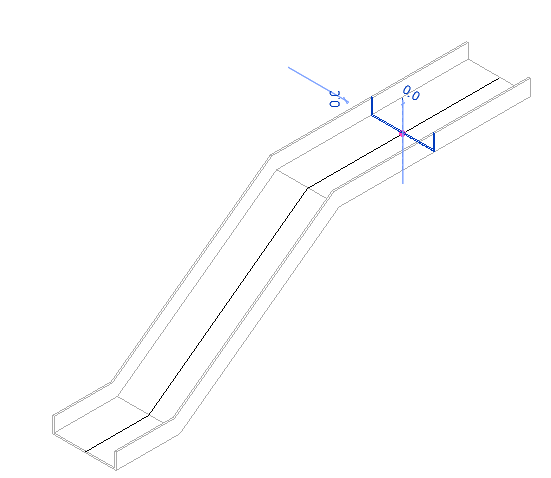

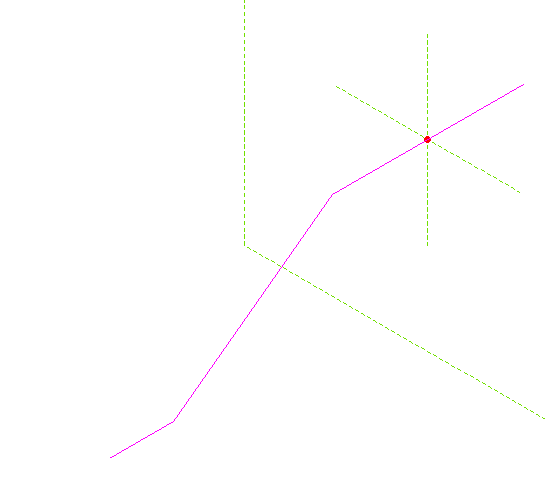

Den Rampenverlauf mittels Sweep-Pfad definieren.
Profil mit dem Rampenquerschnitt als externe Familie erstellen.
Weitere Informationen zur Erstellung einer neuen Familie sind im Artikel Familienbau beschrieben.
In dieser Phase wird das Bauteil um alle Informationen in Bezug auf die Ausführung ergänzt.
siehe Einreichung
