Von Sicherheitsbeleuchtung spricht man bei Lampen, die Fluchtwege anzeigen und beleuchten. Diese bleiben bei Störungen der allgemeinen Stromversorgung wirksam. Die Sicherheitsbeleuchtung wird je nach Gebäudeart und behördlichen Vorgaben laut der TRVB E 102, ÖVE/ÖNORM E 8002 und EN 1838 bzw. DIN EN 50172 (VDE 0108-100) und DIN VDE 0100-560 erstellt. Für die Berechnung der Sicherheitsbeleuchtung werden die Programme Dialux oder Relux verwendet.
In dieser Projektsphase werden noch keine Komponenten erstellt.
In dieser Projektphase wird die Position der Zentralbatterie oder Gruppenbatterie definiert.
In dieser Projektphase werden die Sicherheitsleuchten nach Position aus der Berechnung platziert.
Folgende Symbole werden generell für die Darstellung einer Sicherheitsleuchte verwendet:

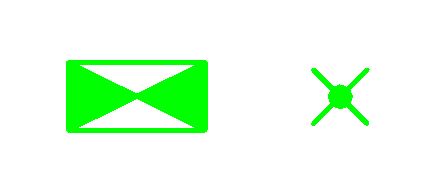

Plandarstellung:

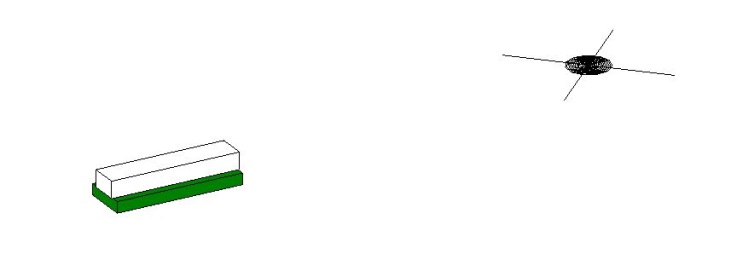

Modelldarstellung:

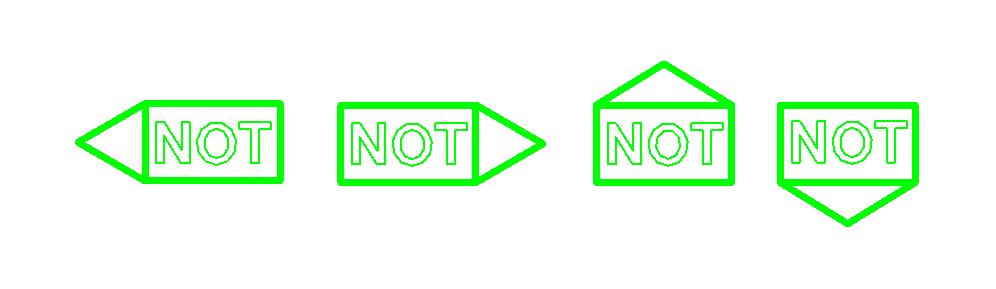

Plandarstellung:
Das oben gezeigte Symbol ist einmal für Elektro als Großes enthalten und wird für die Architektur (Deckenspiegel-Pläne) mit der reellen Dimension (Deckenausschnitt) dargestellt.
Es gibt in der Familie Sicherheitsbeleuchtung zwei unterschiedliche Symboleinstellungen - unterschieden wird in der Darstellung für den Elektroplan und den Deckenspiegel.

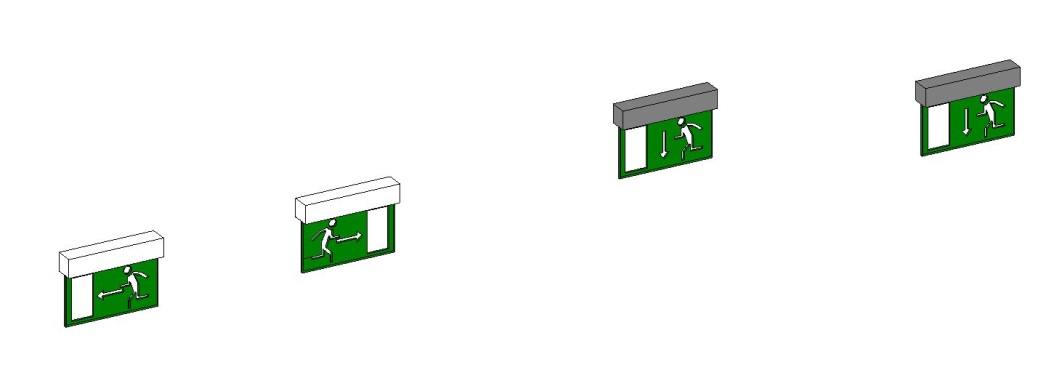

Modelldarstellung:
Weitere Informationen zur Zentralbatterie/SIB-Unterverteiler siehe Verteiler.
Sicherheitsbeleuchtungen sind der Familienkategorie Leuchten zuzuordnen.
Das Erstellen der Sicherheitsleuchten erfolgt demnach analog zur Erstellung von allgemeiner Beleuchtung.
n dieser Projektphase wird die Sicherheitsbeleuchtung koordiniert und positioniert. In Vereinbarung mit der Behörde ist es manchmal notwendig, einen Stromkreis zu erstellen.
Neben den Grundrissen mit der eingezeichneten Sicherheitsbeleuchtung ist oft auch ein Farbschema zur besseren Übersichtlichkeit notwendig.
Plandarstellung:
Modelldarstellung:
In dieser Projektphase werden die Positionen aus der Einreichung übernommen und die Sicherheitsbeleuchtung wird final positioniert.
