In dieser Projektphase werden nur Verteiler platziert , die rohbaurelevant sind, d.h. solche, die eigene Räume oder Nischen erfordern.
Schemata
Schemata zur Verteilerübersicht können in Revit erstellt werden.
Erstellung Verteiler

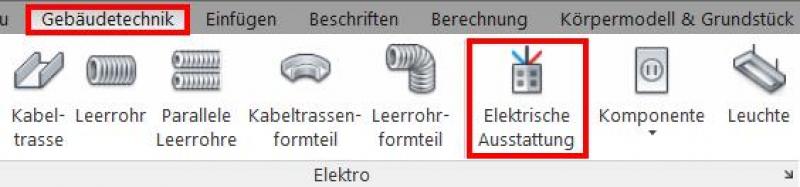

Im Reiter Gebäudetechnik befindet sich der Button zum Einfügen von Elektrische Ausstattung. Die Familie wird auf eine Ebene platziert und kann anschließend händisch im Schnitt oder durch Eingabe des Versatzes im Eigenschaftsfenster verschoben werden.
Folgende Farben der Verteiler sind über die Typeigenschaften zu definieren:
Gewerk: Farbe:
Starkstrom rot
Sibel grün
Brandmelder blau
EDV/Telekomm. grün
MSR rot
RWA rot
EMA/Alarmanlage grün
Zutrittskontrolle grün
ELA grün
Sprechanlage grün
Folgende Farben der Verteiler sind über die Typeigenschaften zu definieren:
Gewerk: Farbe:
Starkstrom rot
Sibel grün
Brandmelder rot
EDV/Telekomm. grün
MSR blau
RWA orange
EMA/Alarmanlage grün
Zutrittskontrolle grün
ELA grün
Sprechanlage grün

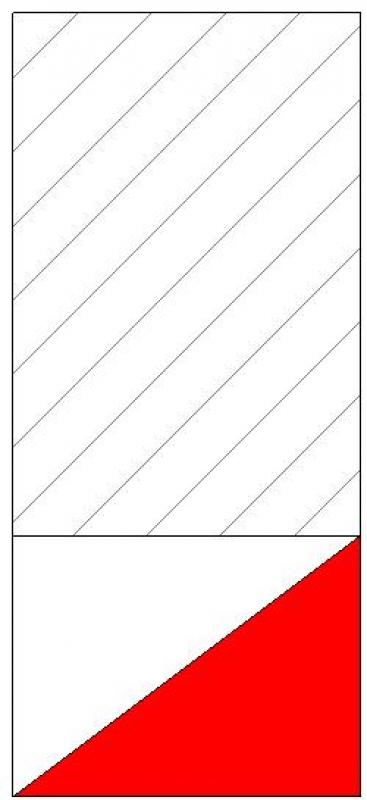

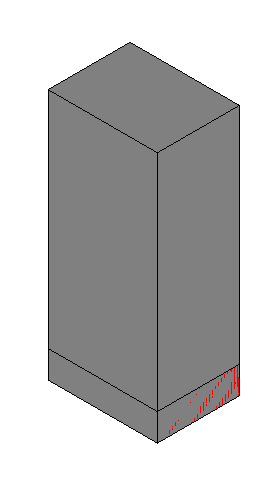

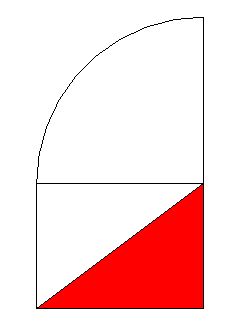

Alle Verteiler werden mit Dimensionsannahmen maßstäblich im Grundriss erstellt. Türöffnungen, Reserven und Wartungen sind zu berücksichtigen und die korrekten Arten (z.B. Unterputz, Aufputz) zu definieren. Die Verteilergrenzen und Verteilerbereiche werden dargestellt.
Die Verteilergröße wird anhand der Teilungseinheiten samt Platz-, Leistungs- und ausgebauter Reserve ermittelt.
Für jeden Unterverteiler wird ein Verteilerbereich erstellt. Damit wird die Fläche bezeichnet, die vom jeweiligen Verteiler/Unterverteiler versorgt wird.
Die Verteiler unterscheiden sich nach Bestimmung, Größe, Schutzart, Netzart, Versorgungsart etc.
Beispiel:
- Mittelspannungsverteilung
- Niederspannungshauptverteilung
- Zählerverteiler
- Unterverteilung für Licht und Steckdosen
- Technische Wand (zB.: beim Feuerwehrangriffspunkt)
- EDV Verteiler (Patchfelder), Server
- MSR Verteiler
Folgende Merkmale werden in dieser Phase ergänzt:
- Bestimmung
- Türenanzahl
- Türaufschlag
- Zuordnung des Stromkreises
- Typ
- Anschlussleitung
- Absicherung
- Zuleitung
- Zuleitungslänge

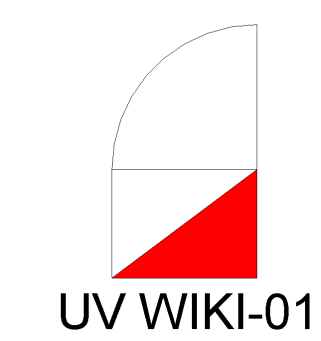

Die Beschriftung der Verteilerschränke erfolgt über eine Beschriftungsfamilie, bezogen auf den Familientyp:
Die Verteilergrenze kann in der 2D-Plandarstellung mit einer Detaillinie dargestellt werden.
Siehe für nähere Information unter Revit V2016 Zeichnen von Detaillinien.
Der Verteilerbereich sollte im Klartext anhand der Beschriftungsfamilie benannt werden.

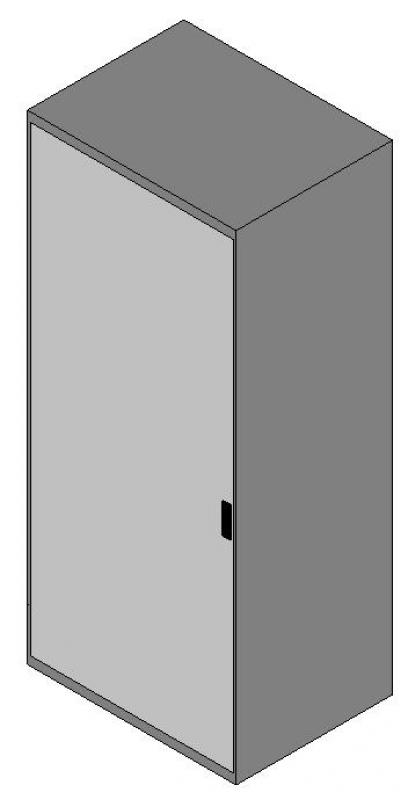

Die Plan- und Modelldarstellung entspricht der im Entwurf.
Die Beschriftung ist analog des Entwurfes zu beschriften.

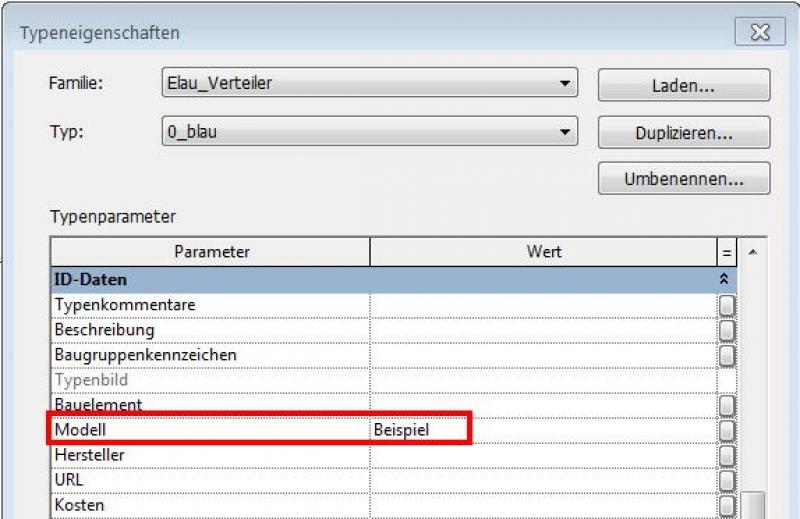

Die richtigen Dimensionen (nach der Änderungen im Entwurf) jedes Verteilers müssen definiert werden. Die Verteilergrenzen und Verteilerbereiche werden nach der Änderungen im Entwurf genau eingezeichnet. In die Typeneigenschaften eines Bauteils wird der Typ des Bauteils eingetragen:
