Daten sind eine Sonderform der Komponenten, es gelten die allgemeinen Leitlinien zur Modellierung von Komponenten.

Unter dem Begriff "Datengeräte" werden alle Geräte wie z.B. Verteileranlagen, Verkabelung, Endgeräte etc. zur analogen und digitalen Datenverarbeitung bzw. Kommunikation zusammengefasst.

Unter die Kategorie Daten fallen folgende Bauteile:

  • Telefondose
  • HDMI-Dose
  • Antennendose

Konzeptionelle Vorplanung

In dieser Projektphase werden noch keine Komponenten erstellt.

Vorplanung

In dieser Projekphase werden noch keine Komponenten erstellt.

Entwurf

Darstellung

27.3.2017

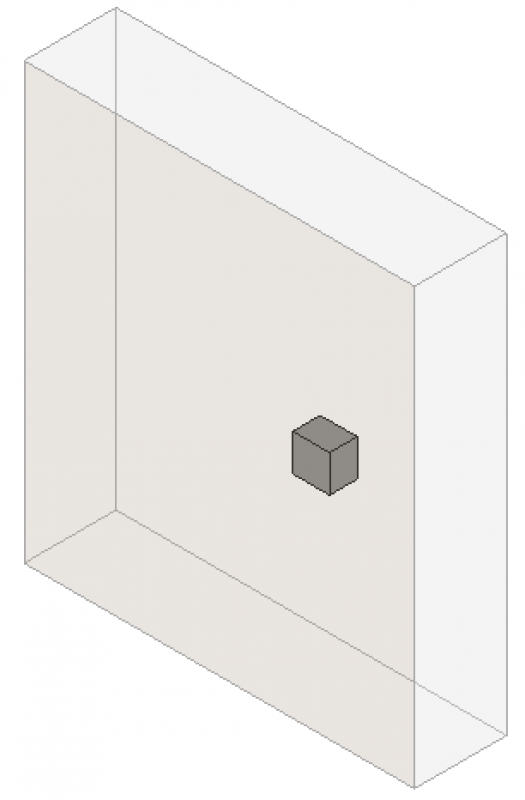

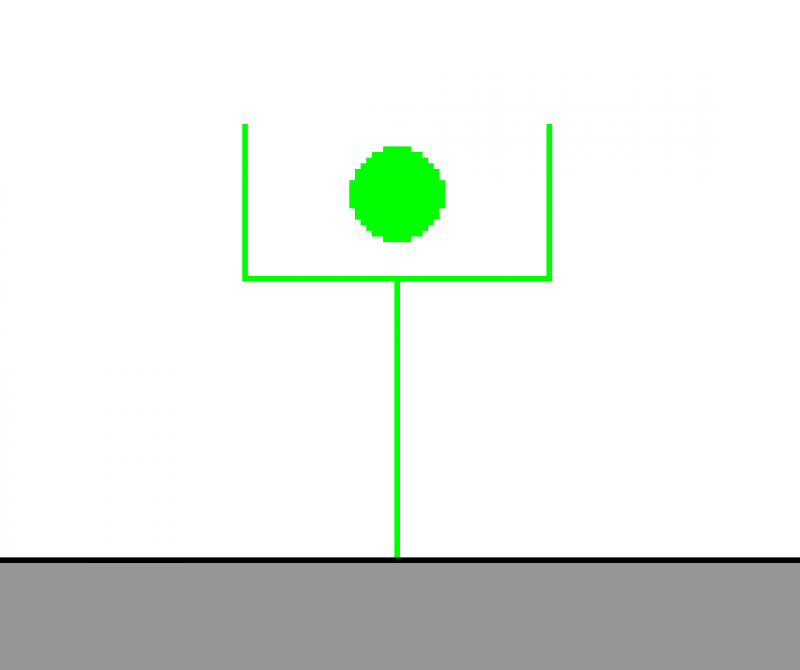

Plandarstellung                                      Modelldarstellung

Merkmale

Die zu definierenden Merkmale in dieser Phase sind analog des Artikels Komponenten zu ergänzen.

Beschriftung

In dieser Phase ist keine Beschriftung notwendig, die Legende ist hier vollkommen ausreichend.

Anleitung

Die Erstellung der Daten erfolgt analog der Erstellung von Komponenten.
ArchiCAD Content

Einreichung

Österreich Content

Deutschland Content
Schweiz Content

Ausführungsplanung

Darstellung

In der Leistungsphase der Ausführung bleiben die Plan- und Modelldarstellung unverändert zu der Entwurfsphase.

Merkmale

Folgende Merkmale sind in dieser Phase zu definieren:

  • Verteilernummer
  • Patchpanelnummer
  • Auslassnummer

Beschriftung

In dieser Phase sind folgende Informationen in der Beschriftung zu ergänzen:

  • Verteilernummer
  • Patchpanelnummer
  • Auslassnummer

Anleitung

In dieser Phase bleibt die Erstellung wie im Entwurf.
ArchiCAD Content
Dieser Inhalt steht leider nur unseren Pro-Anwendern zur Verfügung.
Sollten Sie Interesse haben, den gesamten Artikel zu lesen, testen Sie den Pro-Account oder werden Sie Pro-Anwender.
