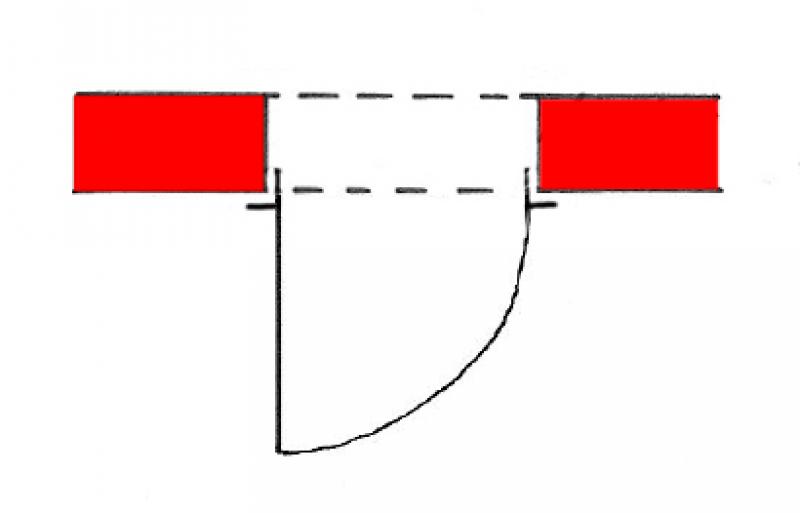

"Die Eckzarge wird auf dem Wandeck montiert. Sie kommt zum Beispiel zum Einsatz, wenn die Mauerleibung zu gering oder zu tief für eine Umfassungszarge ist. Meist besteht die Eckzarge aus Stahl oder Aluminium."

Quelle: BAUWIKI

Suchbegriffe: Ecken, Kante, EZ_D1, EZ_D2, EZ_S1, EZ_S2, Stahltür

Frühe Planungsphasen

Die Informationen zum Umgang mit Türen in den frühen Planungsphasen sind im Artikel Tür: Allgemein beschrieben.

Entwurf

In dieser Phase werden Oberflächen definiert. Auch werden bauphysikalischen Eigenschaften am Bauteil ergänzt.

Darstellung

Detaillierungsgrad:

  • Wand: mittel
  • Tür: grob

Maßstab: 1:100



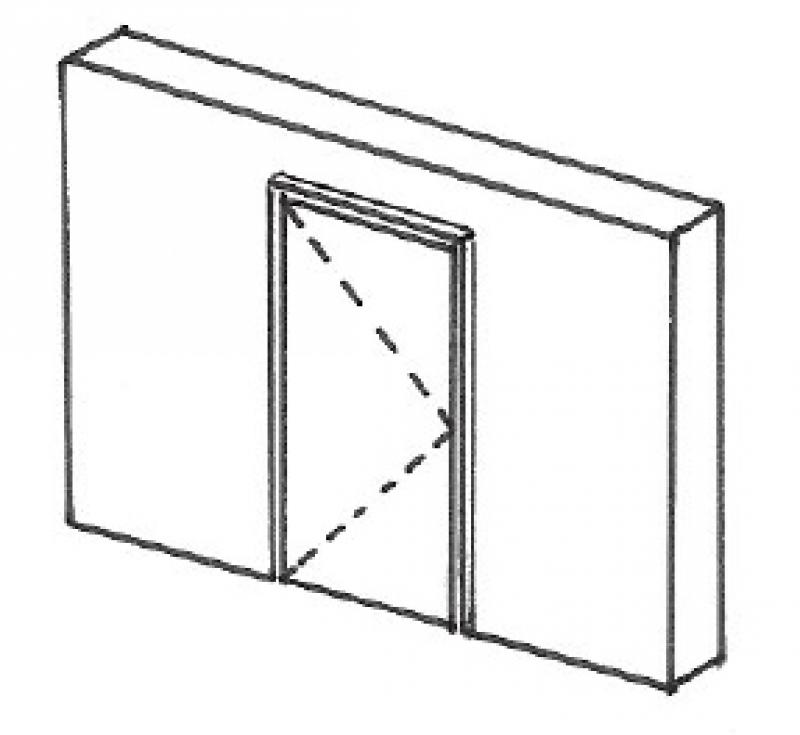

Plandarstellung                                              Modelldarstellung

Merkmale

Merkmal

  • Ausbildung Türblatt
  • Schallschutzklasse
  • U-Wert

Parameter

Gliederungs-Informationen

  • Breite Türblatt außen
  • Türblatt Glasfläche
  • Türblatt Glasfläche Umfang

Beschriftung

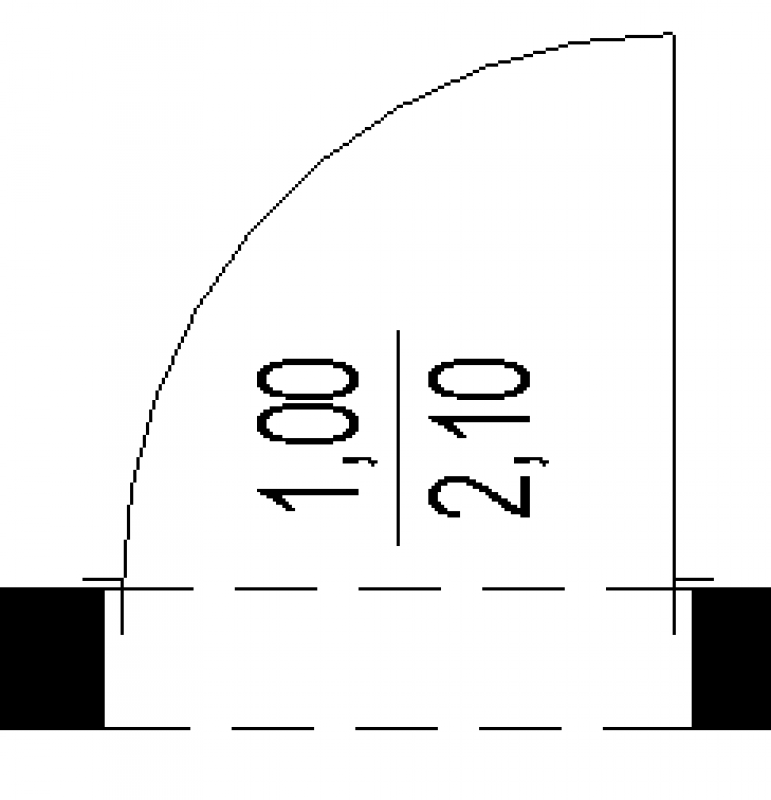

In dieser Phase wird die Höhe und Breite der geplanten Türe beschriftet.

In Österreich erfolgt die beschriftung der lichte Durchgangsbreite und -Höhe.
Plandarstellung:

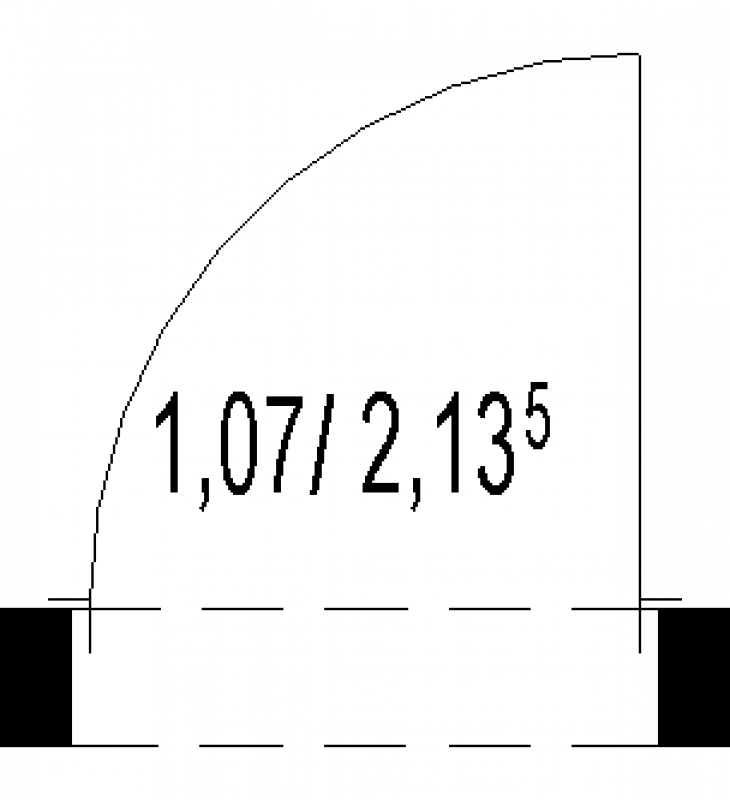

In Deutschland wird die Rohbaubreite und -Höhe beschriftet.
Plandarstellung:
In Österreich erfolgt die beschriftung der lichte Durchgangsbreite und -Höhe.
Plandarstellung:

Anleitung

Abhängig vom verwendeten Content sind diese geforderten Merkmale differenzierbar, dies gilt auch für die Modelliermethodik (Mehrschichtig oder Hybrid). Dementsprechend ist für eine Türe eine Öffnungs-funktionalität vorzusehen. Dies trifft nicht bei einer einschichtigen Modelliermethodik zu.

Die grundsätzliche Modellierung einer Tür in ARCHICAD unterscheidet sich nicht in den verschiedenen Planungsphasen, oder durch verschieden Tür-Arten.

Die Anleitung zur Erstellung einer Tür  findet sich im Artikel Tür: Allgemein.

Dieser Inhalt steht leider nur unseren Pro-Anwendern zur Verfügung.
Sollten Sie Interesse haben, den gesamten Artikel zu lesen, testen Sie den Pro-Account oder werden Sie Pro-Anwender.

Einreichung

Darstellung

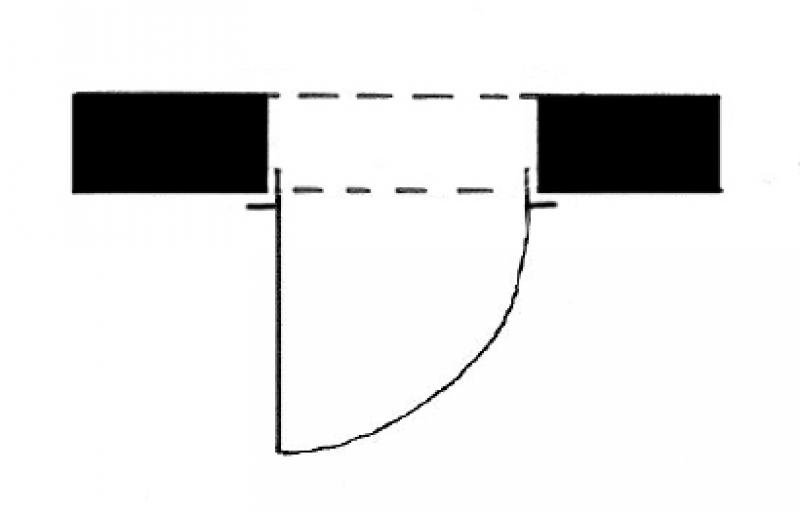

Plandarstellung                                   Modelldarstellung
Plandarstellung                                   Modelldarstellung
Plandarstellung                                   Modelldarstellung

Merkmale

Merkmal

  • Ausbildung Türblatt
  • Schallschutzklasse
  • U-Wert

Parameter

  • Breite Türblatt außen
  • Türblatt Glasfläche
  • Türblatt Glasfläche Umfang

Gliederungs-Informationen

Beschriftung

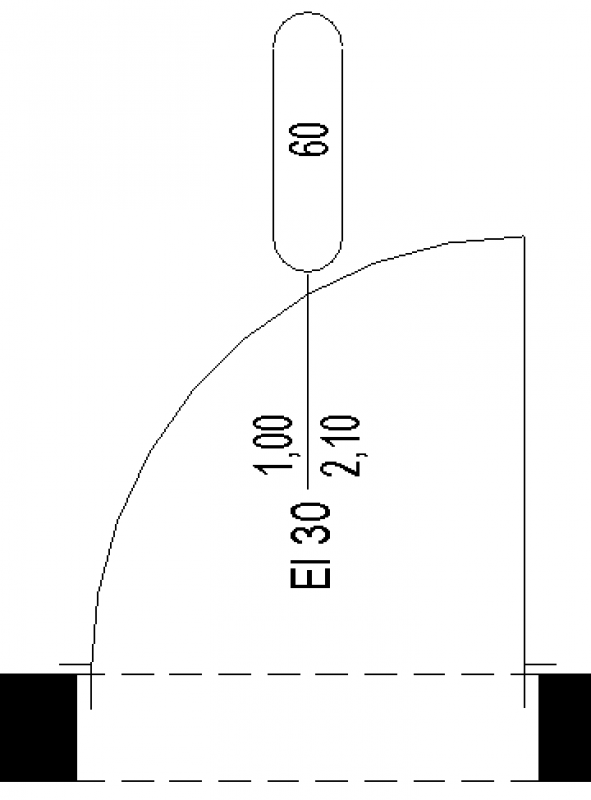

Hier wird die lichte Durchgangsbreite und Höhe, die Feuerwiderstandsklasse und die Türnummer beschriftet.
siehe Plandarstellung:

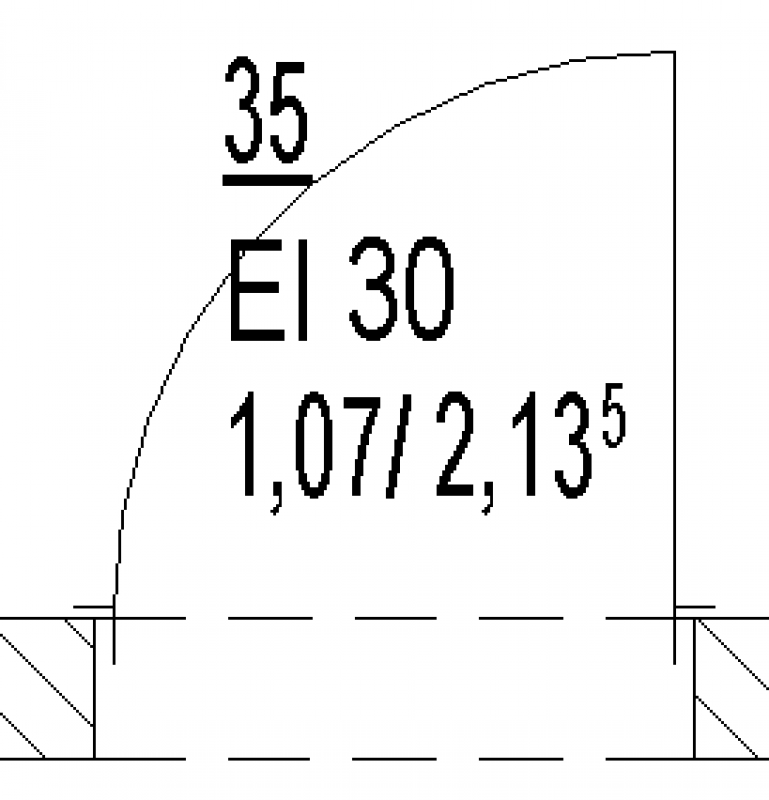

Hier wird die Rohbaubreite und Höhe,  die Feuerwiderstandsklasse und die Türnummer beschriftet.
siehe Plandarstellung:

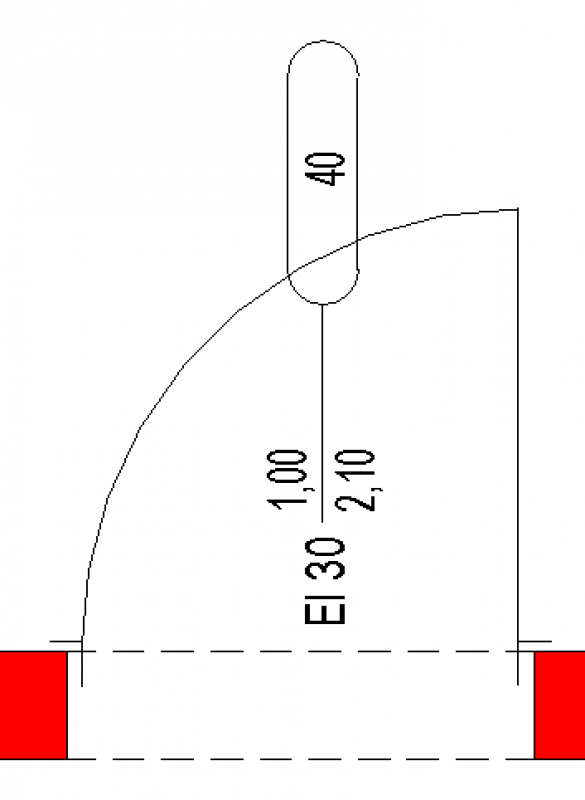

Hier wird die lichte Durchgangsbreite und Höhe, die Feuerwiderstandsklasse und die Türnummer beschriftet.
siehe Plandarstellung:

Anleitung

Merkmale:

In dieser Phase werden an der Türe die bauhysikalischen Eigenschaften ergänzt. Diese werden abhängig von dem verwendeten Content auf Typen- oder Exemplarebene definiert.

Die grundsätzliche Modellierung einer Tür in ARCHICAD unterscheidet sich nicht in den verschiedenen Planungsphasen, oder durch verschieden Tür-Arten.

Die Anleitung zur Erstellung einer Tür  findet sich im Artikel Tür: Allgemein.

Dieser Inhalt steht leider nur unseren Pro-Anwendern zur Verfügung.
Sollten Sie Interesse haben, den gesamten Artikel zu lesen, testen Sie den Pro-Account oder werden Sie Pro-Anwender.

Ausführung

In dieser Phase werden die Ausführungsdetails erstellt. Falls erforderlich, werden die Türen entsprechend angepasst.

Darstellung

Maßstab: 1:50



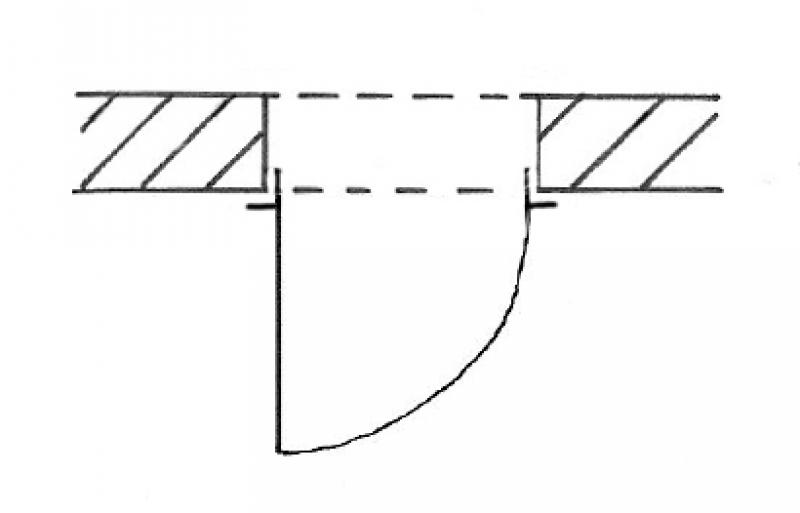

Plandarstellung:                                                                                    Modelldarstellung

Merkmale

Merkmal

  • Ausführung Schloss
  • Ausführung Türschließer
  • Hersteller

Parameter

  • Breite Blendrahmen außen
  • Höhe Blendrahmen außen
  • Höhe Türblatt außen

Gliederungs-Informationen

Beschriftung

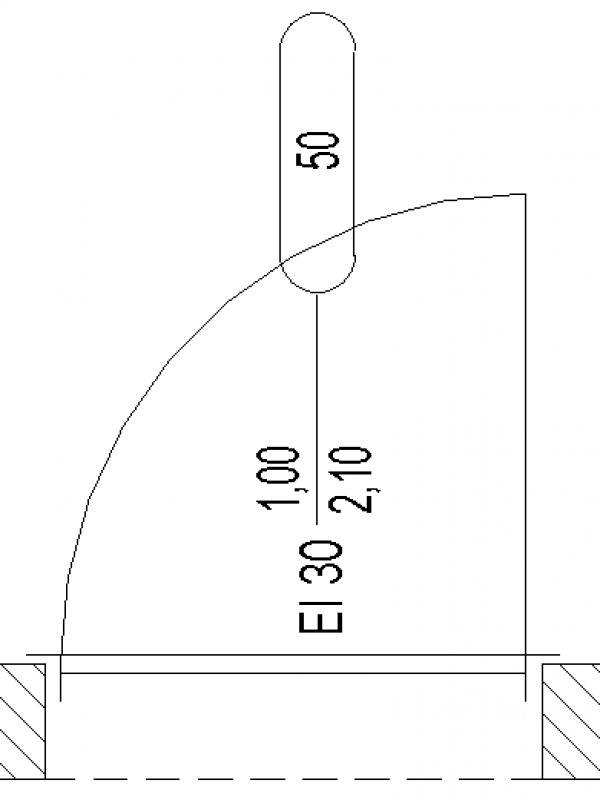

Hier wird die lichte Durchgangsbreite/Höhe , Feuerwiderstandsklasse und Türnummer beschriftet.

Plandarstellung:

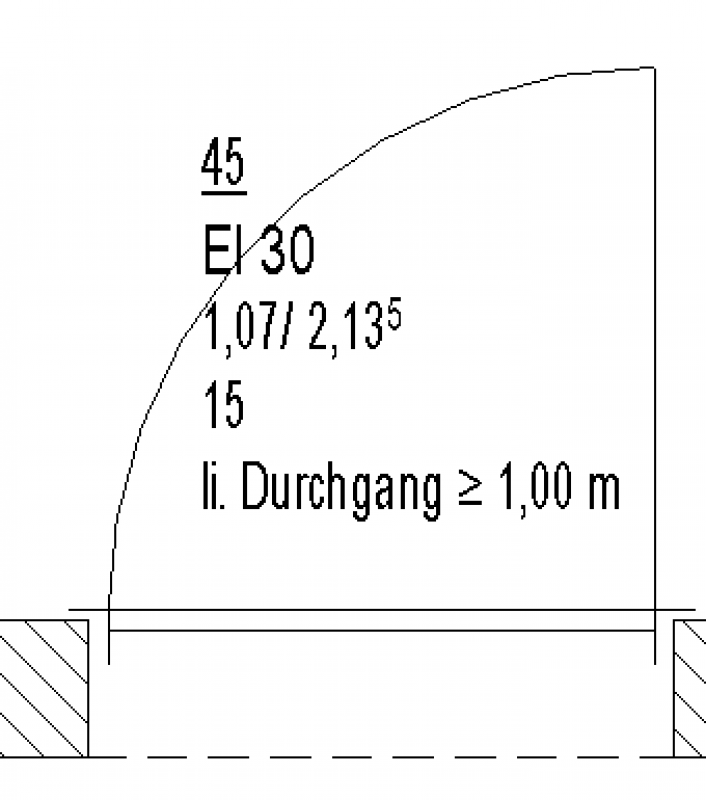

Hier wird die Rohbaubreite/Höhe , Feuerwiderstandsklasse, Türnummer und die Schallschutzklasse beschriftet.

Plandarstellung:

Hier wird die lichte Durchgangsbreite/Höhe , Feuerwiderstandsklasse und Türnummer beschriftet.

Plandarstellung:

Anleitung

Abhängig vom verwendeten Content sind die geforderten Merkmale differenzierbar.

Die grundsätzliche Modellierung einer Tür in ARCHICAD unterscheidet sich nicht in den verschiedenen Planungsphasen, oder durch verschieden Tür-Arten.

Die Anleitung zur Erstellung einer Tür  findet sich im Artikel Tür: Allgemein.

Dieser Inhalt steht leider nur unseren Pro-Anwendern zur Verfügung.
Sollten Sie Interesse haben, den gesamten Artikel zu lesen, testen Sie den Pro-Account oder werden Sie Pro-Anwender.
