Die Einheit in einer Computerzeichnung oder in einem BIM-Modell ist die digitale Entsprechung eines realen Wertes. Beispielsweise spricht man von der Längeneinheit Meter, wenn 1 Einheit im digitalen Werkzeug 1 Meter in Wirklichkeit entspricht.
In diesem Artikel werden die Einheiten-Formate der im BOA-Bereich verwendeten Templates aufgelistet und dessen Verwendung ggf. genauer erklärt.
Im Speziellen geht es um die Verwendung bestimmter Formate im TGA-Template für die Disziplin Elektro.

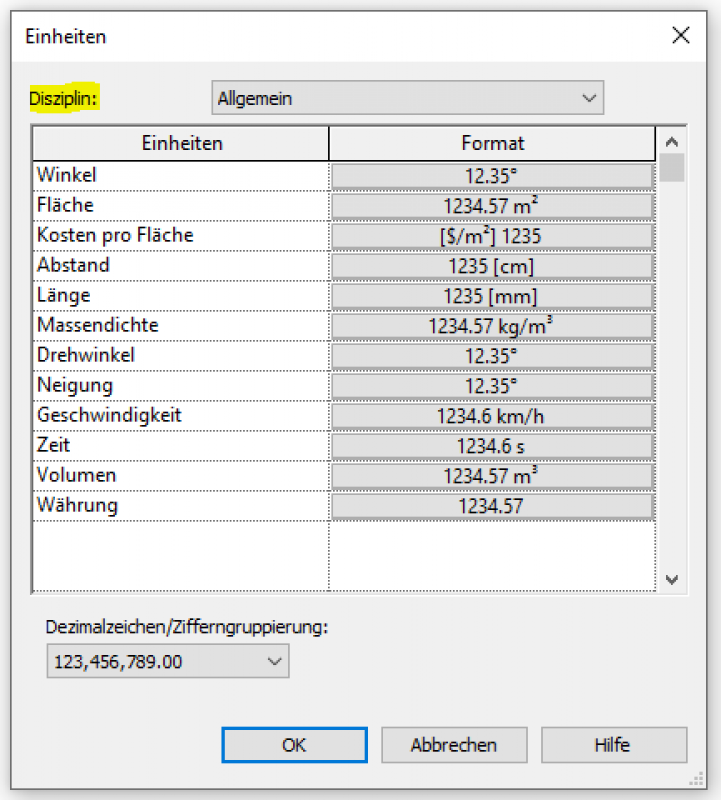

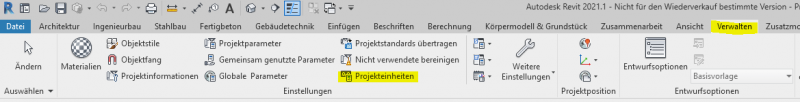

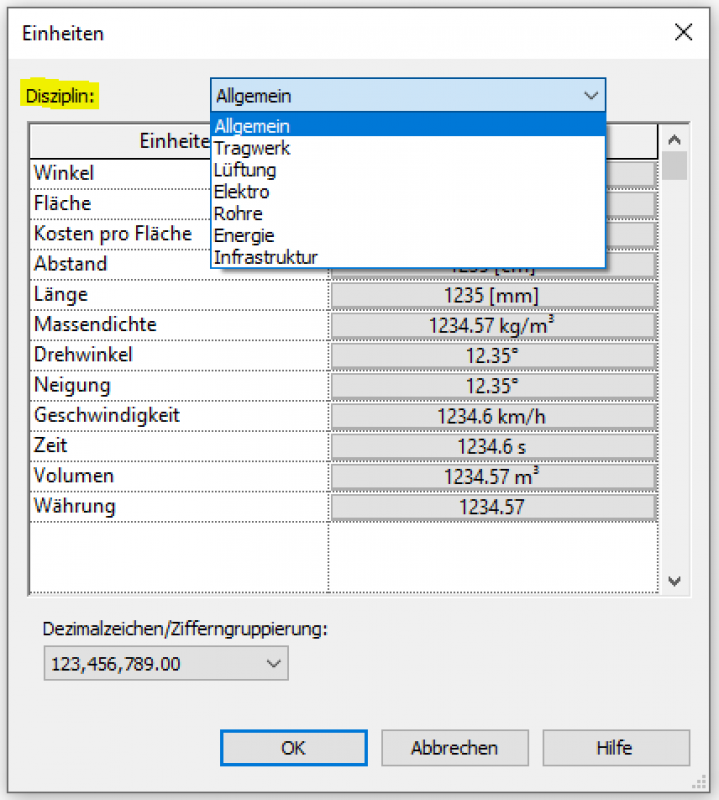

Projekteinheiten geben das Anzeigeformat für Maßeinheiten an. Einheiten werden in Revit über >Menü: Verwalten >Befehl: Projekteinheiten verwaltet. Über die Disziplinen-Auswahl im oberen Bereich des Einheiten-Fensters wird die Liste aller Einheiten aufgeführt und eine Einstellungs-Möglichkeit im der rechten Spalte "Format" angeboten:
Wählen Sie eine Disziplin und Einheit aus, um die Präzision (Rundung) und das Symbol anzugeben, die zum Anzeigen der Einheit in einem Projekt verwendet wird.

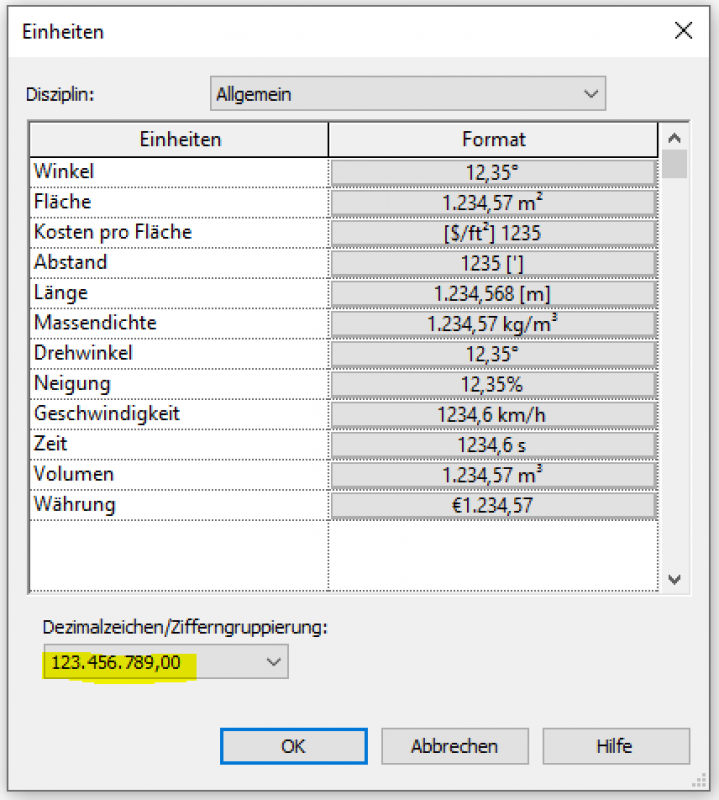

Sämtliche Einheiten-Formate des Bau-Templates sind in Meter gehalten.

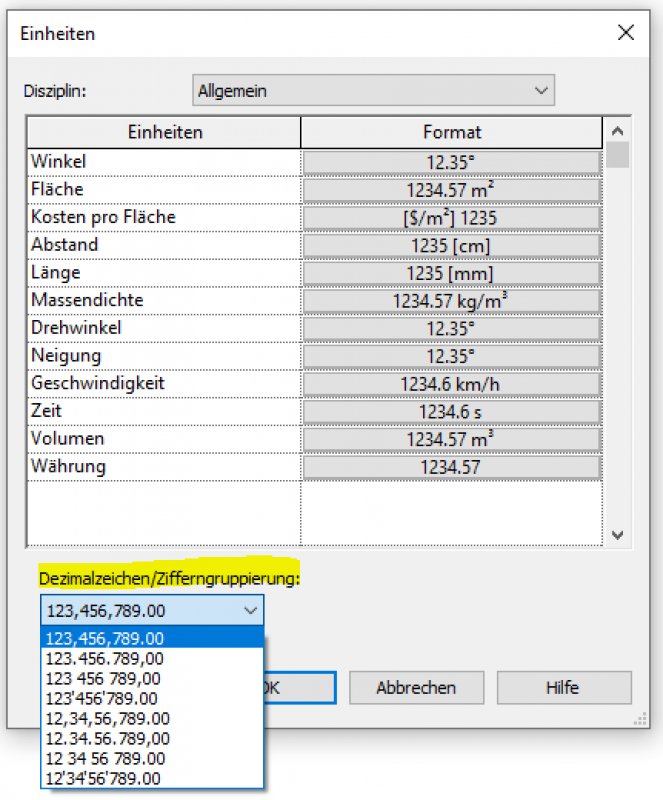

Im BOA-Standard wird die folgende Dezimalzeichen/Zifferngruppierung angewendet:

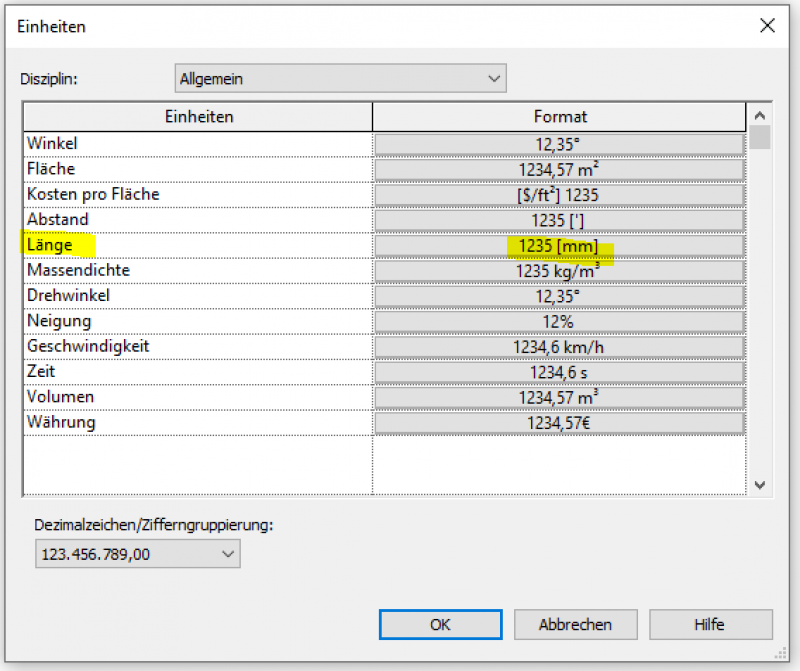

Im Unterschied zum Bau-Template ist die Einheit "Länge" im TGA-Template im Format Millimeter gehalten, weil aufgrund der Verwendung von speziellen Bauteilen hier eine häufig Millimeter-basierte Eingabe erforderlich ist.
Alle anderen Einheits-Formate des TGA-Templates sind analog zum Bau-Template in Meter gehalten.

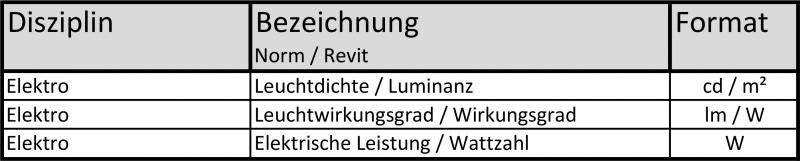

Folgende Liste beinhaltet Angaben zu speziellen Einheits-Formaten bezüglich Elektro:
