Konzeptionelle Vorplanung

In dieser Leistungsphase wird das Kanalzubehör noch nicht modelliert.

Vorplanung

In dieser Leistungsphase wird das Kanalzubehör noch nicht modelliert.

Entwurf

Darstellung

Bauteile ohne Brandschutzanforderung:

img 10  img 12

Plandarstellung                                                      Modelldarstellung

Bauteile mit Brandschutzanforderung:

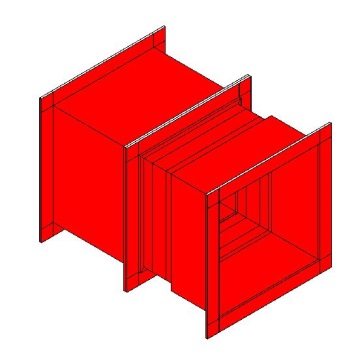

  img 13                          img 15

Plandarstellung                                                      Modelldarstellung

Merkmale

Folgende Merkmale werden in dieser Phase definiert:

  • Geometrie gemäß Volumenstromberechnung
  • Schnittstellen zu Fremdgewerken
  • Definition der Komponentenart mit Brandschutzanforderung, z.B. BSK (Brandschutzklasse)

Beschriftung

Grundsätzlich wird das Kanalzubehör in dieser Phase nicht beschriftet.

Die Ausnahme bilden die Brandschutzbauteile, z.B. Brandschutzklappen, da diese im Grundriss zu beschriften sind.

img 19



Die Beschriftung von Elementen erfolgt optimalerweise über eine Familie, die die erforderlichen Informationen aus den Parametern und Merkmalen des Luftkanalzubehörs ausliest.
ArchiCAD Content

Anleitung

Erstellen:

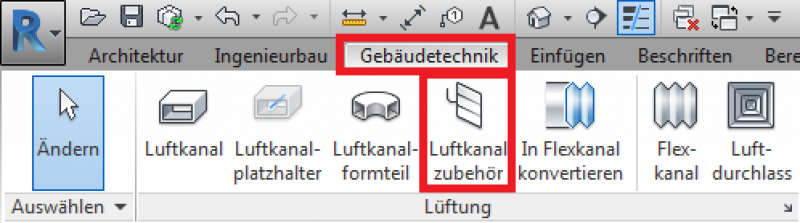

Im Reiter Gebäudetechnik befindet sich der Button zur Erstellung des Luftkanalzubehörs. Bei Luftkanalzubehör handelt es sich um objektbasierte Bauteile welche sich anschließend mit dem Objekt, dem sie zugeordnet sind, mitbewegen.

7.02.2017

Folgende   Elemente des Luftkanalzubehörs sind verfügbar:

  • Brandschutzklappe
  • Rauchschutzklappe
  • Volumenstromregler
  • Schalldämpfer
  • usw.
ArchiCAD Content

Einreichung

In dieser Phase bleiben die Plandarstellung und Modelldarstellung des Kanalzubehörs wie im Entwurf.

Ausführung

Darstellung

Bauteile ohne Brandschutzanforderung:

img 10  img 12

Plandarstellung                                                      Modelldarstellung

Bauteile mit Brandschutzanforderung:

img 13                          img 15

Plandarstellung                                                      Modelldarstellung

Merkmale

Folgende Merkmale werden in dieser Phase definiert:

  • Fortlaufnummer bzw. Bauteil-Nummer
  • Standort der Installation
  • Geräteerkennung (Komponentenart z.B.: Brandschutzklasse BSK/Volumenstromklappe VSK/Jalousieklappe JKL)
  • Lüftungsgerät- bzw. Systemname

Beschriftung

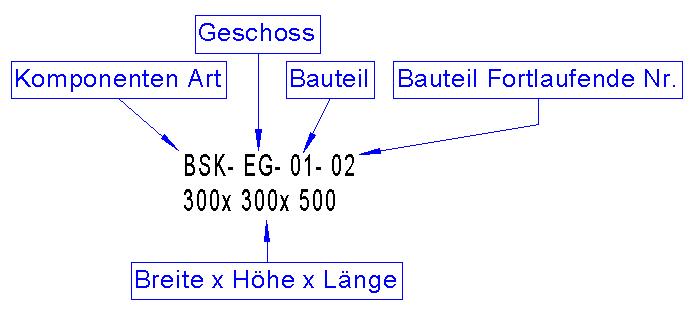

Die Bauteile werden anlog zur Kanalnetzberechnung im Grundriss beschriftet.

       img 29

Anleitung

Die Beschriftung von Elementen erfolgt optimalerweise über eine Familie, die die erforderlichen Informationen aus den Parametern und Merkmalen des Luftkanalzubehörs ausliest.
ArchiCAD Content

Detail / Werksplanung / Ausschreibung

Die Darstellung der Aufbauten erfolgt über Detailausschnitte.

Merkmale

In der Ausführungsphase erfolgt die Zuordnung des Bauteils laut Kostengruppe.

(Baukostengruppe BKG) im Parameter Bauelement.
