Heizkörper geben Wärme im Raum ab und helfen so, im Raum die gewünschte Temperatur zu erreichen. Je nach Nutzungsszenario im Raum können Heizkörper in den verschiedensten Varianten auftreten - wasserführend, elektrisch oder in einer Mischform.

Suchbegriffe: Heizkörper, Heizkoerper, Heizkörperauslegung, Heizkoerperauslegung, HLS Bauteil, HLS-Bauteil,  Heizkörperventil, Thermostatventil, Ventileinstellung, Heizung, Heizkörperdimensionierung, Heizkoerperdimensionierung, Dimensionierung Heizkörper, Dimensionierung Heizkoerper, Hzk, BS_Hlsb, Hlsb



Konzeptionelle Vorplanung

In dieser Phase erfolgt noch keine Darstellung der Heizkörper.

Vorplanung

In dieser Phase erfolgt noch keine Darstellung der Heizkörper.

Entwurf

Darstellung

img 1     img 3

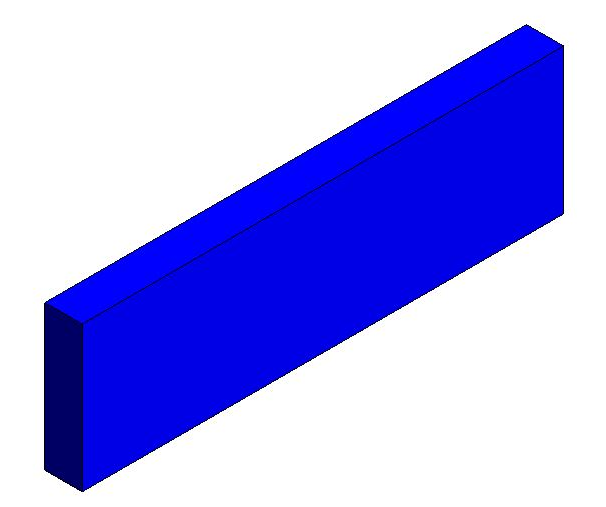

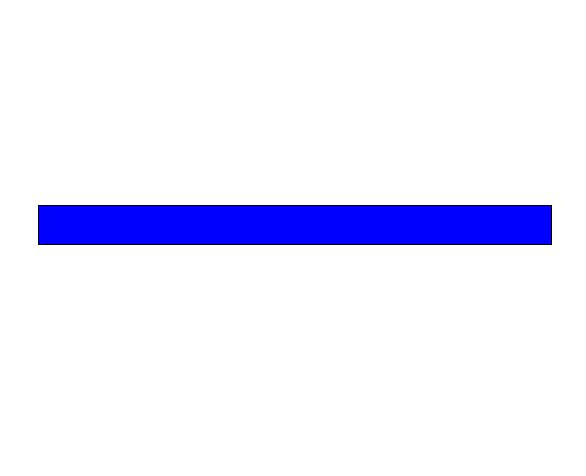

Plandarstellung                                   Modelldarstellung

Merkmale

In dieser Phase wird das Bauteil erstmalig plaziert und automatisch mit geometrischen Merkmalen versehen.

Beschriftung

In dieser Phase werden Heizkörper erstmals beschriftet.

  • Dimensionen (Länge/Höhe/Breite)
  • Typ
  • Ausführungsart



Die Beschriftung der Elemente erfolgt optimalerweise über eine Familie, welche die erforderlichen Informationen aus den Parametern und Merkmalen der Heizkörper ausliest.
Archicad Content

Anleitung

Die Erstellung der Heizkörper in dieser Phase erfolgt analog zu den HLS-Bauteilen.
Archicad Content

Einreichung

In dieser Phase bleiben die Plan- und Modelldarstellungen der Heizkörper unverändert zur Erstellung in der  Entwurfsphase.

Ausführung

Darstellung

img 1     img 3

Plandarstellung                                   Modelldarstellung

Merkmale

Beschriftung

In dieser Phase werden zusätzliche Merkmale eines Heizkörpers beschriftet.

  • Heizkörperventileinstellung
  • Leistung
  • Hersteller (optional)



Die Beschriftung von Elementen erfolgt optimalerweise über eine Familie, welche die erforderlichen Informationen aus den Parametern und Merkmalen vom Heizkörper ausliest.
Archicad Content

Anleitung

Archicad Content

Dieser Inhalt steht leider nur unseren Pro-Anwendern zur Verfügung.
Sollten Sie Interesse haben, den gesamten Artikel zu lesen, testen Sie den Pro-Account oder werden Sie Pro-Anwender.
