In diesem Artikel geht es um die Vermeidung einer Revit Warnung, die im Regelfall als Fehler gewertet werden muss. Da dieser Fehler nicht alle Kategorien einschließt, ist zu erwarten, dass in Modellen, in welchen er auftritt, wesentlich mehr Fehler existieren.

Die Warnung "Doppelte Exemplare" lautet in Revit:

Es sind identische Exemplare an derselben Stelle vorhanden. Diese werden in Schedules doppelt gezählt!





Behebung

Abhängig von der betroffenen Kategorie kann das Beheben schwieriger als bei anderen Kategorien ausfallen.

Wände:

Sollten Wände doppelt sein, ist es wichtig, herauzufinden, ob und in welcher der Wände sich Öffnungen befinden (Fenster, Türen, Durchbrüche)- Diese müssen dann mittels des Befehls "Neues Basisbauteil wählen" in die nicht zu löschende Wand platziert werden.

Ansonsten gehen GUID und aphanumerische Daten der oben genannten Objekte mit dem Löschen der Wand verloren.

Tragwerksstützen:

Dieser Fehler tritt vor allem bei dem Kopieren von Tragwerksstützen über mehrere Geschoße auf.

Dieser Arbeitschritt wird oft versehentlich zweimal oder öfter getätigt, da man gegebenfalls die Ebenen nicht korrekt einstellt.



Erkennen

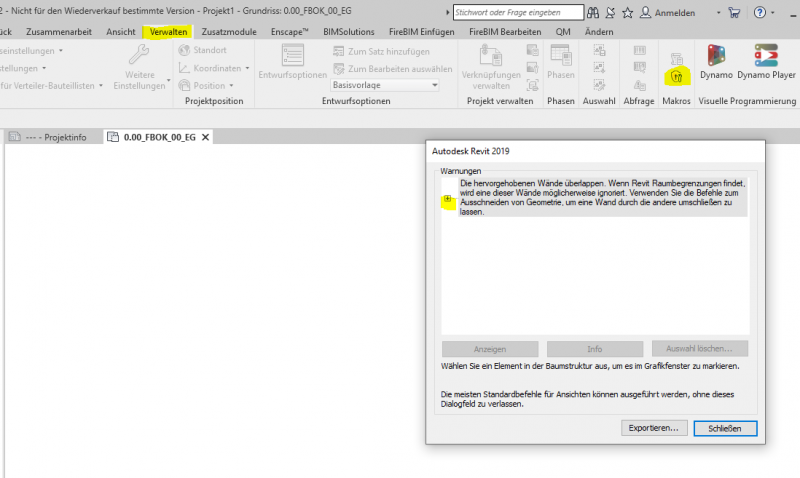

Es handelt sich hierbei um eine Warnungsmeldung, die mittels drei Varianten identifiziert werden kann:

  • Revit interne Warnungen

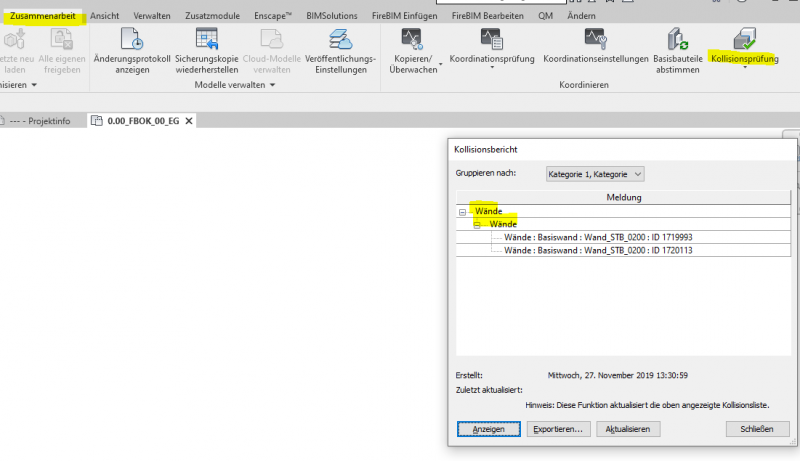

  • Kollisionsprüfung in Revit

Auch kann diese Warnung mittels des QS-Live angezeigt werden.



Alle diese drei Methoden sind lt. dem Prozess : Qualitätssicherung am Modell einzuhalten. Nicht alle Kategorien sind bei dieser Warnung berücksichtigt

Häufig titt diese Warnung bei Tragwerksstützen auf wenn man diese über mehrere Geschoße hinweg kopiert und sie dabei versehentlich innerhalb eines Geschoßes öfters platziert wird.



Konsequenzen



Die folgenden Konsequenzen treten auf, wenn dieser Fehler nicht beseitigt wird bzw. die folgenden Ergebnisdokumente werden korrumpiert:

  • Grundrisse
  • Schnitte
  • Ansichten
  • Schalpläne
  • Massenerhebungen (LV)
  • Export zu Bauphysik
  • Simulation TGA
  • RFM-Schnittstelle
  • opti. Raumbuch, Türliste
