26.01.2017

Heiz- und Kühlgeräte sind für die Temperierung eines Gebäudes verantwortlich und befinden sich meist in den Technikzentralen oder auf dem Dach. Die Heiz- und Kühllast von Gebäuden ergibt sich aus der bauphysikalischen Beschaffenheit der Architektur sowie den unterschiedlichen Nutzungsszenarien der Räumlichkeiten und ist somit entscheidend für die Größe der Geräte.



Konzeptionelle Vorplanung

In dieser Leistungsphase werden Heiz- und Kühlgeräte noch nicht modelliert.

Vorplanung

Die Darstellung der Großkomponenten im Modell (z.B. Heizungsspeicher) erfolgt in dieser Phase mittels Platzhaltern (sogenannte "Blackboxes" oder Dummy-Objekte). Diese bilden auch die notwendigen Bewegungs-Zonen ab, die z.B. für Wartungszwecke benötigt werden.

Darstellung

7.3.2017   7.3.2017

Plandarstellung                                    Modelldarstellung

Merkmale

Folgende Merkmale werden in dieser Phase definiert:

  • Geometrie (Länge, Breite und Höhe der Geräte)
  • Abmessungen des Wartungsbereichs
  • Benennung der Anlage

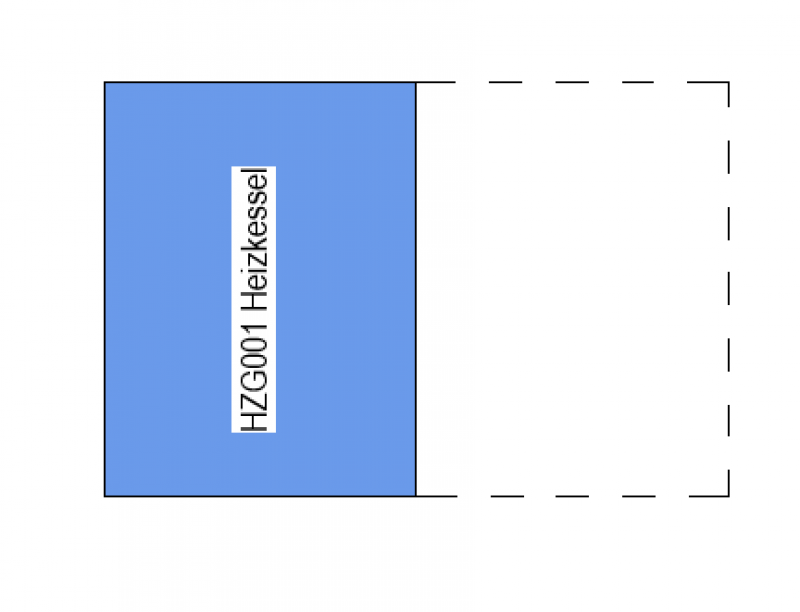

Beschriftung

Die Geräte werden in dieser Phase nur in den Plänen des betreffenden Gewerks beschriftet,  z.B. Heizung.

Es ist notwendig, eine Beschriftung zu erstellen, die auf den Gerätenamen sowie die Gerätenummer verweist.
ArchiCAD Content
Dieser Inhalt steht leider nur unseren Pro-Anwendern zur Verfügung.
Sollten Sie Interesse haben, den gesamten Artikel zu lesen, testen Sie den Pro-Account oder werden Sie Pro-Anwender.
7.3.2017

Anleitung

Erstellen:

In dieser frühen Phase werden die HLS-Bauteile als "Black-Boxes" definiert: Im Reiter Gebäudetechnik befindet sich der Button zum Einfügen von HLS-Bauteilen. Die Familie wird auf einer Ebene platziert und kann anschließend händisch im Schnitt  oder durch Eingabe eines Versatzes im Eigenschaftsfenster verschoben werden.
Für weitere Informationen siehe Autodesk Hilfe Positionieren von HLS-Bauteilen.
ArchiCAD Content
Dieser Inhalt steht leider nur unseren Pro-Anwendern zur Verfügung.
Sollten Sie Interesse haben, den gesamten Artikel zu lesen, testen Sie den Pro-Account oder werden Sie Pro-Anwender.

Entwurf

Darstellung

     14.3.2017                   14.3.2017

Plandarstellung                                    Modelldarstellung

Merkmale

Folgende Merkmale sind in dieser Phase zu definieren:

  • Heiz- bzw. Kühlleistung
  • Zuordnung des Systemtyps
  • Angaben zu Fremdgewerken, z.B. Lasten für die Tragwerksplanung, Elektrische Leistungsaufnahme uws.
  • Nummerierung der Geräte (Bauteil-Nummer/Fortlaufnummer)
  • Detaillierte Auslegung der Gerätegrößen
  • Zonenteile/Splitgeräte etc. sind zu ergänzen

Die oben genannten Parameter sind für diese Phase vollkommen ausreichend.

ArchiCAD Content
Dieser Inhalt steht leider nur unseren Pro-Anwendern zur Verfügung.
Sollten Sie Interesse haben, den gesamten Artikel zu lesen, testen Sie den Pro-Account oder werden Sie Pro-Anwender.

    Beschriftung

    In dieser Phase wird das Bauteil erstmals beschriftet.

    • Name
    •  Leistung
    Die Beschriftung der Geräte erfolgt optimalerweise über eine Familie, die die erforderlichen Informationen aus den Parametern und Merkmalen des Gerätes ausliest.
    ArchiCAD Content
    Dieser Inhalt steht leider nur unseren Pro-Anwendern zur Verfügung.
    Sollten Sie Interesse haben, den gesamten Artikel zu lesen, testen Sie den Pro-Account oder werden Sie Pro-Anwender.

    Anleitung

    Ein Gerät kann mit Hilfe einer bereits aus der Vorplanung vorhandenen Platzhalter-Familie modelliert werden. Die Voraussetzung hierfür ist, dass die Geometrie der Familie  soweit bearbeitbar ist, dass die benötigte Entwurfsdetailtiefe erreicht werden kann.

    Sollte jedoch das Gerät durch eine andere Familie ausgetauscht werden, ist hierbei zu berücksichtigen, dass die Einfügepunkte identisch sind. Hierzu ist die auszutauschende Familie mit der zur Zeit platzierten Familie abzugleichen. In beiden Familien sind die Referenzebenen dahingehend abzugleichen, dass sie im Parameter Bestimmt Ursprung: aktiviert übereinstimmen.

    7.3.2017
    ArchiCAD Content
    Dieser Inhalt steht leider nur unseren Pro-Anwendern zur Verfügung.
    Sollten Sie Interesse haben, den gesamten Artikel zu lesen, testen Sie den Pro-Account oder werden Sie Pro-Anwender.

    Einreichung

    In dieser Phase bleiben die Plan- und Modelldarstellungen der HLS-Bauteile unverändert zur Erstellung in der  Entwurfsphase.

    Ausführung

    Darstellung

    In dieser Phase bleiben die Plan- und Modelldarstellungen sowie die Steuerungen der HLS-Bauteile unverändert zur Erstellung in der  Entwurfsphase.

    Merkmale

    Folgende Merkmale sind in dieser Phase zu definieren:

    Weitere Informationen finden sich im Artikel Rohrnetzberechnung.

    Beschriftung

    In dieser Phase ist keine Ergänzung zur bereits im Entwurf erstellten Beschriftung erforderlich. In dieser Phase ist jedoch ergänzend die Gerätehöhe bzw. der Abstand zu Decke und Boden im Schnitt zu bemaßen.

    Anleitung

    In dieser Phase ist die Gerätehöhe bzw. der Abstand zu Decke und Boden im Schnitt zu bemaßen. Im Grundriss erfolgt die Bemaßung der Länge und Tiefe. Weitere Angaben wie Positionen im Leistungsverzeichnis, Leistung, Volumenströme, Betriebstemperaturen, Gasdruck etc. werden in einem Schema detailliert beschrieben und beschriftet.

    Zusätzlich werden die Geräte auf dem Plan vermaßt.

    img_11

    ArchiCAD Content
    Dieser Inhalt steht leider nur unseren Pro-Anwendern zur Verfügung.
    Sollten Sie Interesse haben, den gesamten Artikel zu lesen, testen Sie den Pro-Account oder werden Sie Pro-Anwender.
