26.01.2017

Rohrzubehöre sind  Einbauten die für die Regulierung, Schallentkoppelung oder Abriegelung im Lüftungssystem zuständig sind. Sie können elektrisch oder manuell angesteuert werden. Manchen Einbauten haben die Funktion im Brandfall die Rauch- bzw. Feuerentwicklung  einzugrenzen bzw. abzuschotten.



Konzeptionelle Vorplanung

In dieser Phase erfolgt noch keine Plandarstellung des Rohrzubehörs.

Vorplanung

In dieser Phase erfolgt noch keine Plandarstellung des Rohrzubehörs.

Entwurf

Ab dieser Phase wird das Rohrzubehör dargestellt.

Darstellung

img_01img_05img_03_1

Plandarstellung                  Isometrie                 Modelldarstellung

Merkmale

Folgende Merkmale werden in dieser Phase definiert:

Beschriftung

In dieser Phase erfolgt noch keine Beschriftung. Die 2D-Darstellung des Rohrzubehörs wird in der Legende erörtert.

Anleitung

Erstellung:
Im Reiter Gebäudetechnik befindet sich der Button zur Erstellung von >Rohrzubehör.
Rohrzubehöre sind objektbasierte Bauteile und bewegen sich mit dem Objekt dem sie zugeordnet sind mit.
8.02.2017
Folgende Rohrzubehör sind im Revit verfügbar:
  • Armaturen
  • Pumpen
  • usw.
ArchiCAD Content
Dieser Inhalt steht leider nur unseren Pro-Anwendern zur Verfügung.
Sollten Sie Interesse haben, den gesamten Artikel zu lesen, testen Sie den Pro-Account oder werden Sie Pro-Anwender.

Einreichung

In dieser Phase bleibt die Plan- und Modelldarstellung des Rohrzubehörs wie im Entwurf.

Ausführung

Darstellung

img_17_1img_20img_09

Plandarstellung                    Isometrie                    Modelldarstellung

Merkmale

Folgende Merkmale werden in dieser Phase definiert:

  • Geometrie bzw. Auslegung gemäß vollständiger Rohrnetzberechnung
  • Fortlaufnummer bzw. Bauteil-Nummer
  • Standort der Installation
  • Geräteerkennung (Komponentenart, z.B. Kugelhahn KH/ Absperrhahn AH)
  • Systemname

Beschriftung

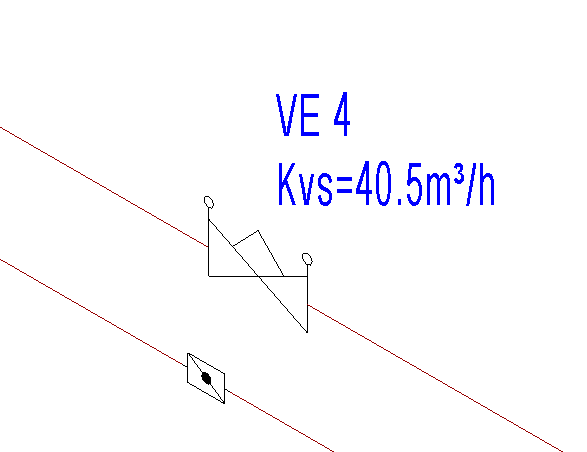

In dieser Planungsphase sind folgende Informationen zu beschriften:

  • Sämtliche Armaturen und Einbauten- bkürzung lt. gültiger Norm
  • Ventileinstellungen gemäß Rohrnetzberechnung
  • Pumpenliste, etc. erfolgt über Bauteillisten

Anleitung

Die Beschriftung des Rohrzubehörs erfolgt optimalerweise über eine Familie, die die erforderlichen Informationen aus den Parametern und Merkmalen der Elemente ausliest.
ArchiCAD Content
Dieser Inhalt steht leider nur unseren Pro-Anwendern zur Verfügung.
Sollten Sie Interesse haben, den gesamten Artikel zu lesen, testen Sie den Pro-Account oder werden Sie Pro-Anwender.
img_22 img_24
