Raumansichten Erstellen

Die Benutzeroberfläche bietet Ihnen eine Übersicht über alle Räume im aktiven Modell.


Der Status informiert Sie darüber:

• ob dem Raum bereits ein Plan zugeordnet ist
• ob dieser Plan bereits Ansichten enthält

Raumansichten können nur für Räume erstellt werden, denen ein Plan zugeordnet ist, auf dem sich noch keine Ansichten befinden.

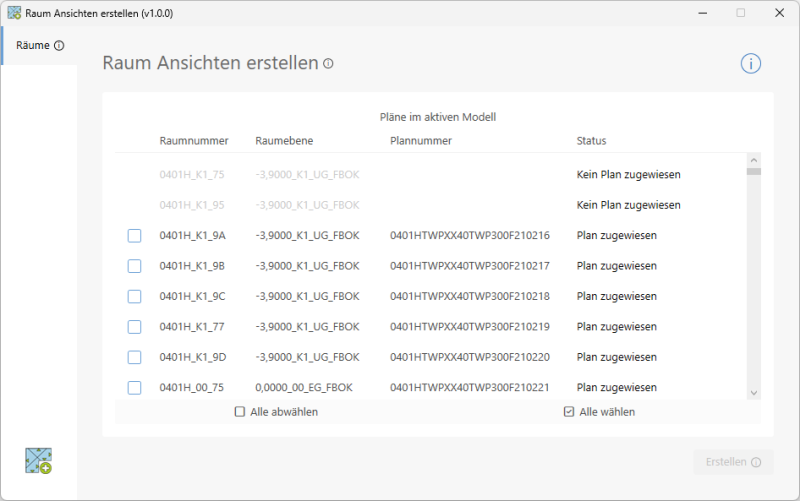

Diese Räume sind mit dem Status „Plan zugewiesen“ versehen.

Alle anderen Räume sind ausgegraut und können nicht ausgewählt werden.

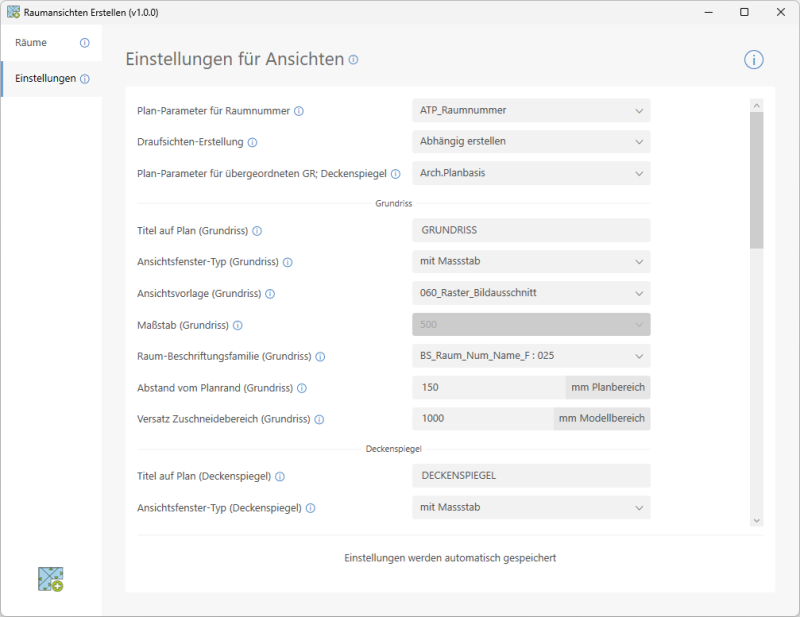

Folgende Einstellungen werden automatisch vorgenommen. Diese können teilweise, vor der Veröffentlichung dieser Erweiterung in Ihrem Unternehmen, angepasst werden.

• Schnitt-Typ (aktuell "200_Detailschnitt")
• Ansichtsname
• Ansichtsvorlage Schnitte (aktuell "166_Ansicht_Innen")
• Ansichtsvorlage Grundriss (aktuell "155_Grundriss_0050")
• Ansichtsvorlage Deckenplan(aktuell "173_Deckenspiegel_0050")
• Maßstab (aktuell "1:50", falls nicht durch Ansichtsvorlage überschrieben)
• Ansichtstitel-Familie Schnitte (aktuell "mit Titel Detailnummer_050")
• Ansichtstitel-Familie Grundriss/Decke (aktuell "mit Titel_050")
• Titel auf Plan Schnitte (aktuell "SCHNITT")
• Titel auf Plan Grundriss (aktuell "GRUNDRISS")
• Titel auf Plan Deckenplan (aktuell "DECKENSPIEGEL")
• Zuschneidebereich
• Abstand zwischen den Ansichten
• Abstand Ansicht zum Plankopf

Die Schnittführung erfolgt ausschließlich auf Basis der Umrisslinien des Raumes.
Tragwerkselemente werden aktuell nicht berücksichtigt.

• Für jede Raumkante wird ein Schnitt erstellt
• Raumkanten mit einer Länge < 0,5 m werden ignoriert
• Die Schnitte werden mit 1 m Abstand zur Raumkante im Rauminneren platziert

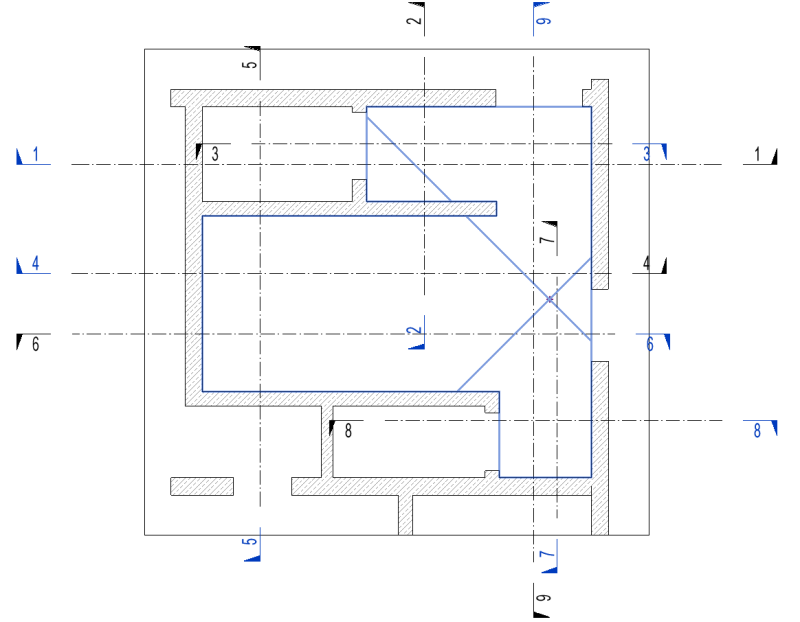

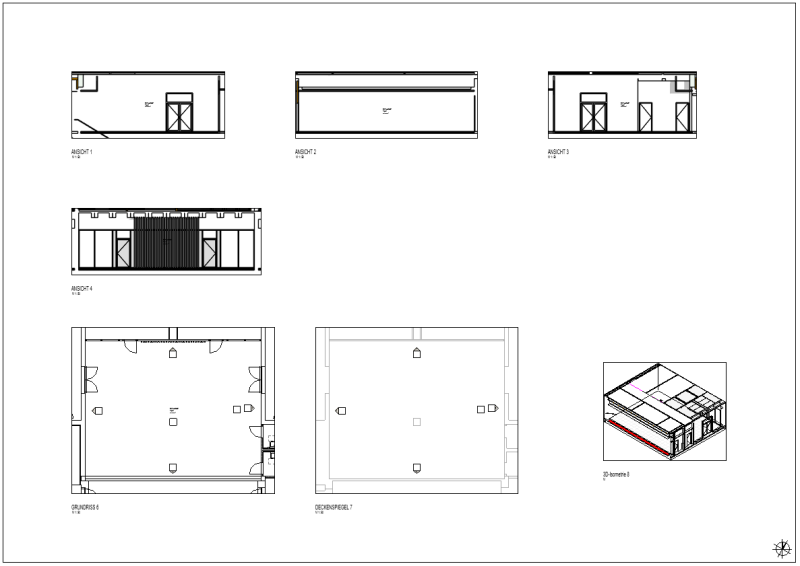

Eine Beispielansicht veranschaulicht die Schnittführung.

1. Stellen Sie sicher, dass für alle gewünschten Räume ein Plan im Modell vorhanden ist.
2. Tragen Sie in jeden Plan die entsprechende Raumnummer ein.
3. Verwenden Sie dazu einen gemeinsam genutzten Parameter, der von Ihrem Unternehmen festgelegt wird.

Falls der gewünschte Parameter noch nicht vorhanden ist:

• Fügen Sie dem Projektparameter die Kategorie „Pläne“ hinzu.

• Erstellen Sie die Pläne mit dem Plantool.
• Tragen Sie die Raumnummern in den Parameter ATP_Raumnummer der Pläne ein.

Starten Sie "Raumansichten erstellen" mit einem Klick auf die Schaltfläche, nachdem Sie die manuelle Zuweisung (Räume - Pläne) durchgeführt haben.

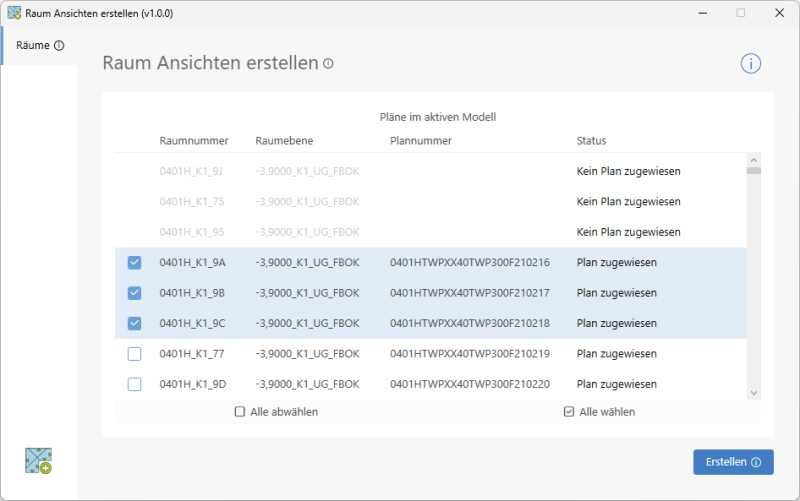

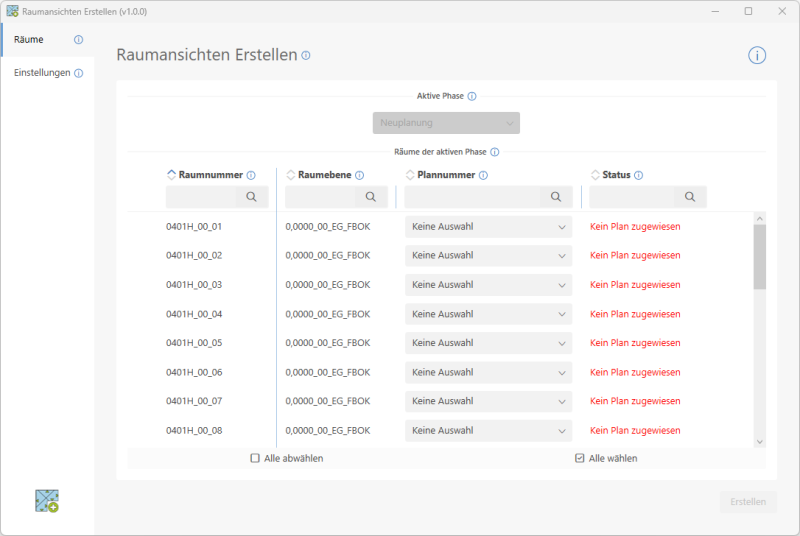

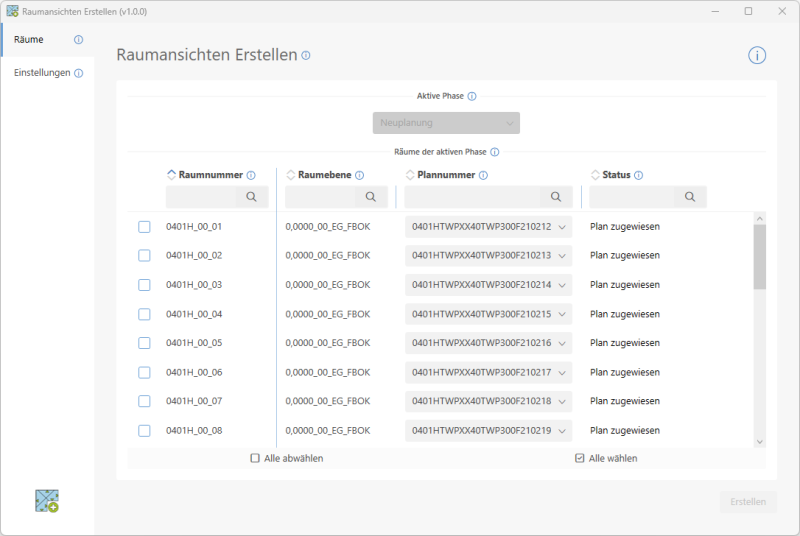

Die Benutzoberfläche öffnet sich und zeigt die Raumliste an.

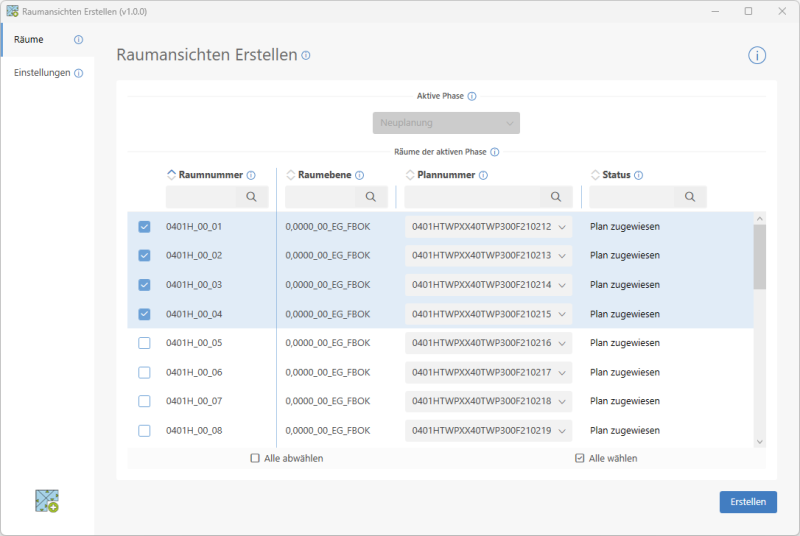

Wählen Sie nun die Räume, für die Sie Ansichten erzeugen möchten.



Betätigen Sie anschließend die Schaltfläche "Erstellen."

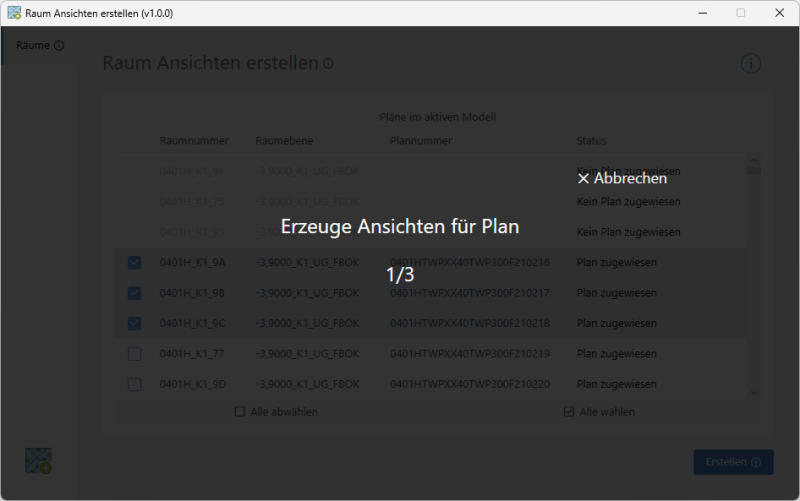

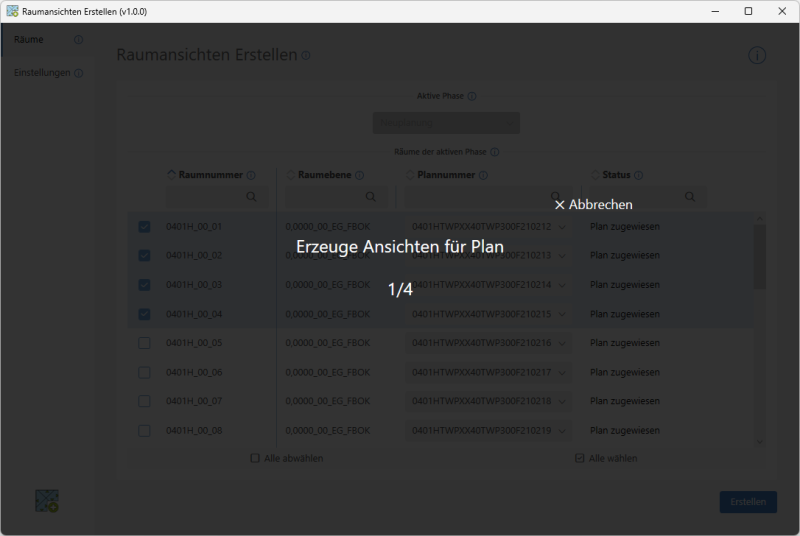

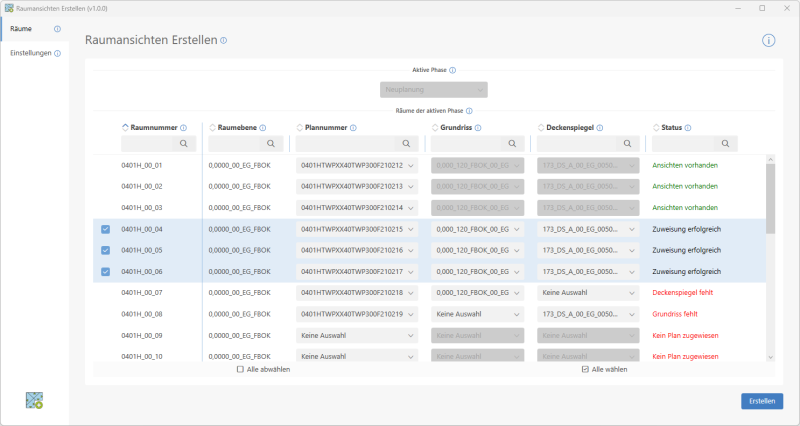

Die Ansichten werden nun erzeugt, die Benutzeroberfläche informiert Sie über den Fortschritt.

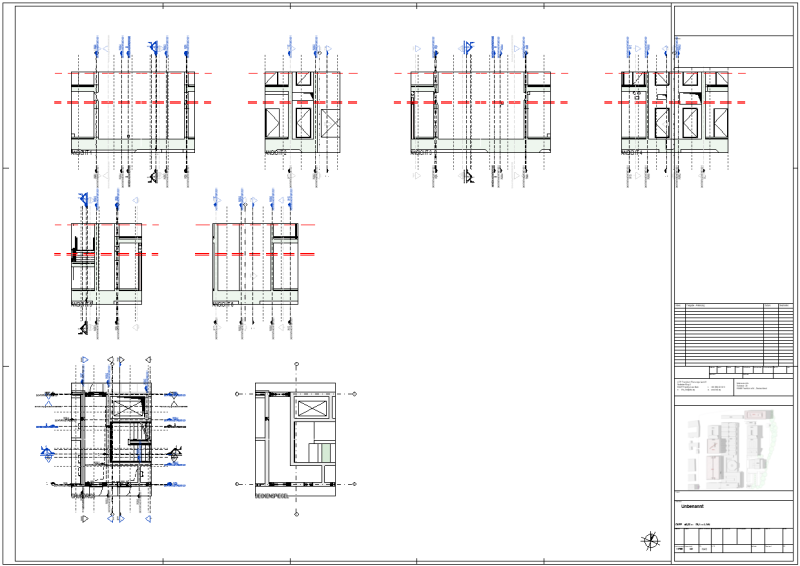

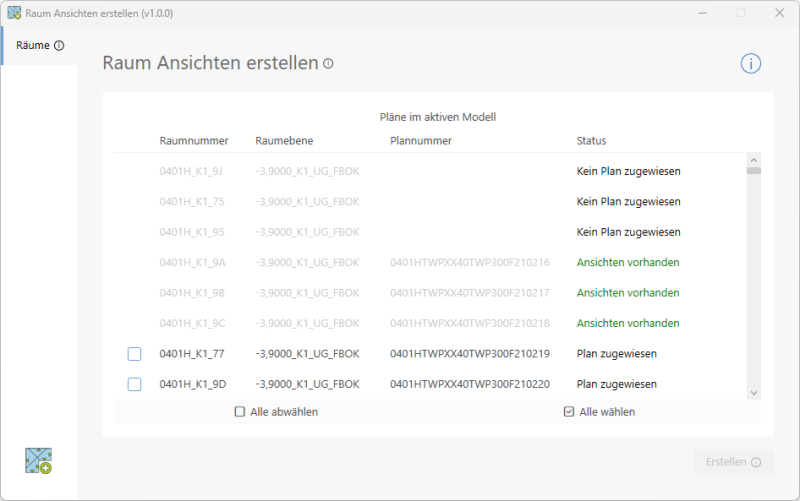

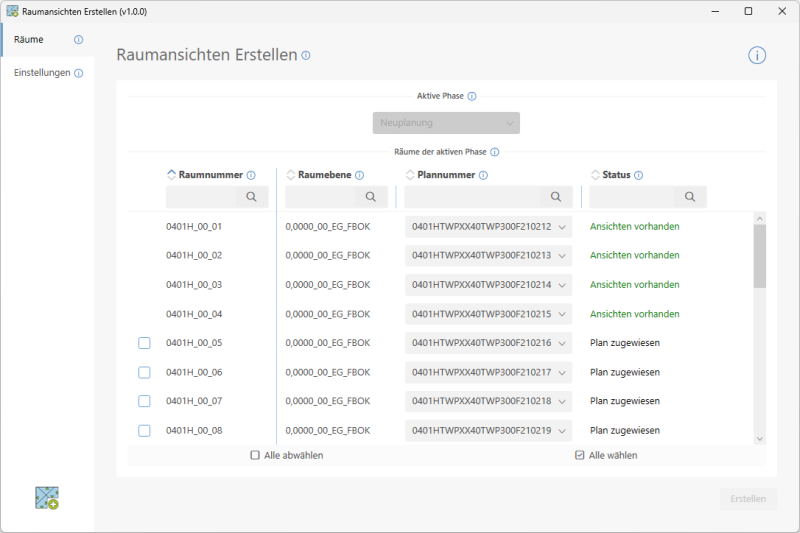

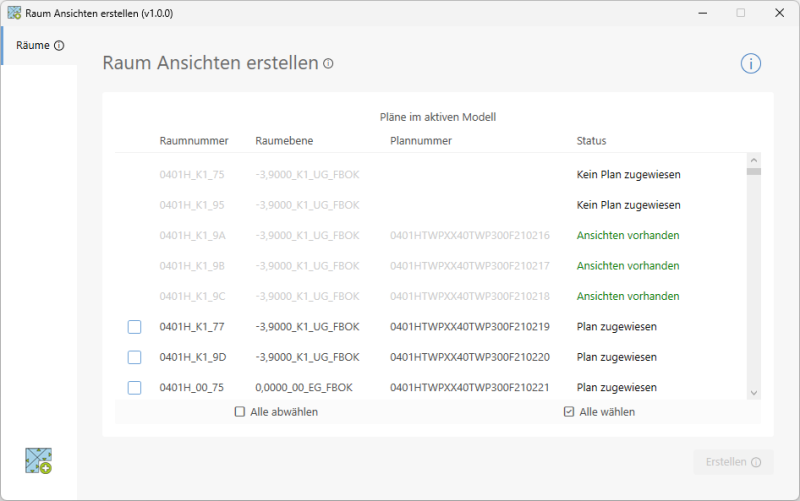

Die Ansichten wurden erfolgreich erzeugt und auf den entsprechenden Plänen platziert. Der Status der Räume wurde aktualisiert und lautet nun "Ansichten Vorhanden".



Schließen Sie das Fenster, wenn Sie keine weiteren Ansichten erzeugen möchten.

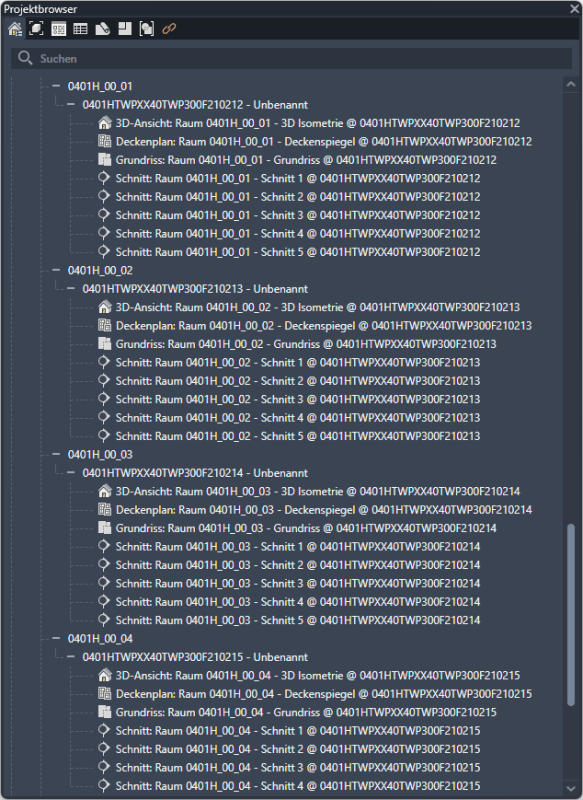

Für jeden Raum werden automatisch erstellt und platziert:

• 1 Grundriss
• 1 Deckenplan

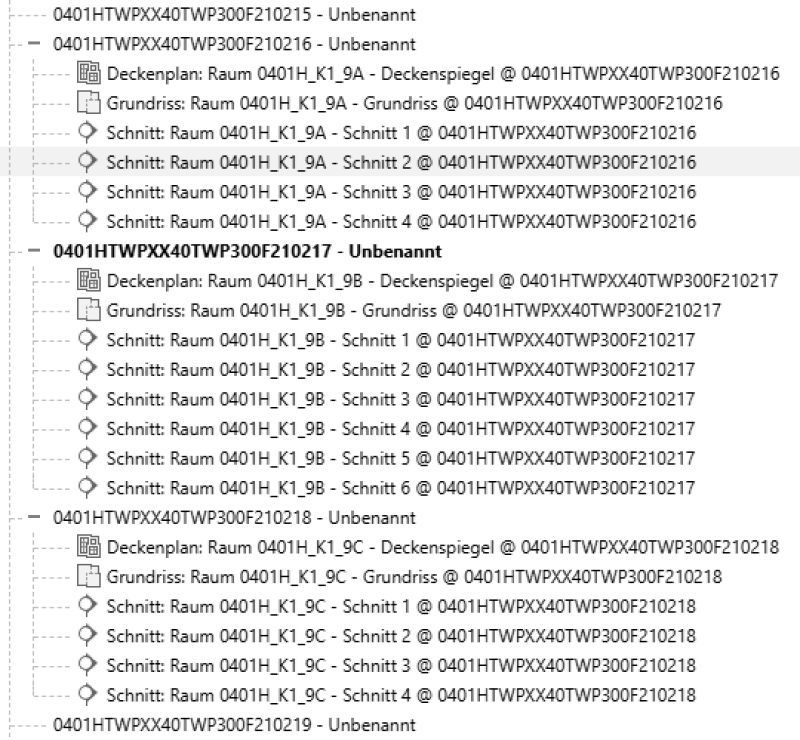

• 1 Schnitt pro Raumkante
