Diese Revit-Erweiterung ermittelt automatisch die Anzahl von Bauteilen, die Räumen zugewiesen sind, und schreibt die jeweilige Summe direkt in einen definierten Raumparameter. So stehen jederzeit aktuelle und konsistente Raumdaten zur Verfügung.
Das Erfassen von Elementen pro Raum erfordert häufig manuelles Zählen oder aufwendige Auswertungen. Dieser Prozess ist nicht nur zeitintensiv, sondern auch fehleranfällig. Da sich BIM-Modelle laufend ändern, müssen diese Zählungen immer wieder neu durchgeführt werden.
- Kein manuelles Zählen von Elementen mehr.
- Automatische, reproduzierbare Auswertung pro Raum.
- Direkte Speicherung der Ergebnisse in Raumparametern.
- Einfaches Aktualisieren nach Modelländerungen.
- Flexible Filtermöglichkeiten für präzise Auswertungen.
Die Raumzuordnung basiert auf einem Parameter der Elemente, der eine Raumnummer enthalten muss. Der Parameterwert wird mit den vorhandenen Raumnummern abgeglichen. Der gewünschte Parameter wird von Ihrem Unternehmen bei der Installation der Revit-Erweiterung festgelegt.
Hinweis: Die Raumgeometrie und die Position der Elemente werden nicht untersucht. Die Zuordnung erfolgt ausschließlich über Parameter.
Bei ATP erfolg die Zuordnung über den Gemeinsam genutzen Parameter "ATP_Raumnummer".

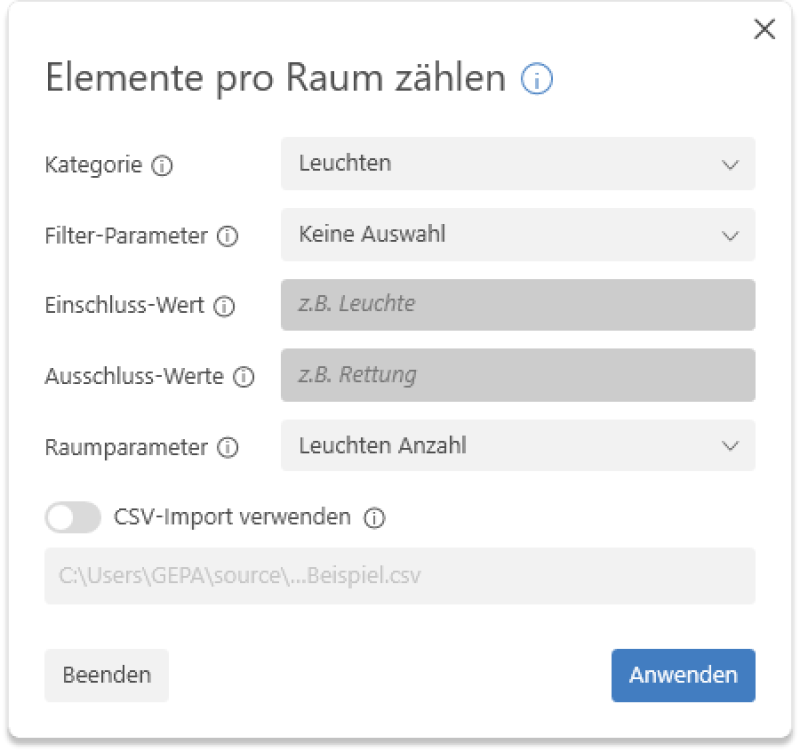

Die Benutzeroberfläche stellt mehrere Eingabefelder zur Verfügung, mit denen der Zählvorgang gezielt gesteuert werden kann. Betrachten wir diese im Detail.
- Kategorie:
Die Kategorie deren Elemente gezählt werden sollen.
- Filter-Parameter (optional):
Optionaler Parameter dessen Parameterwert durchsucht werden kann, um die Elemente weiter zu filtern. Zur Auswahl stehen ausschließlich Text-Parameter, die bei mindestens einem Element der aktiven Kategorie einen Wert besitzen.
- Einschluss-Wert (optional):
Optionaler Suchbegriff für den Filter-Parameter. Nur Elemente die den Begriff im Parameterwert enthalten werden gezählt.
- Ausschluss-Wert (optional):
Optionaler Ausschlusswert für den Filter-Parameter. Elemente die den Begriff im Parameterwert enthalten werden nicht gezählt. Wollen Sie mehrere Ausschlussbegriffe verwenden, trennen Sie diese mit Strichpunkten ("Rettung;Sicherheit;SiBel")
- Raumparameter:
Ziel Parameter von Räumen, in den die Summe der gefundenen Elemente geschrieben wird. Es stehen ausschließlich Zahlenparameter zur Auswahl.

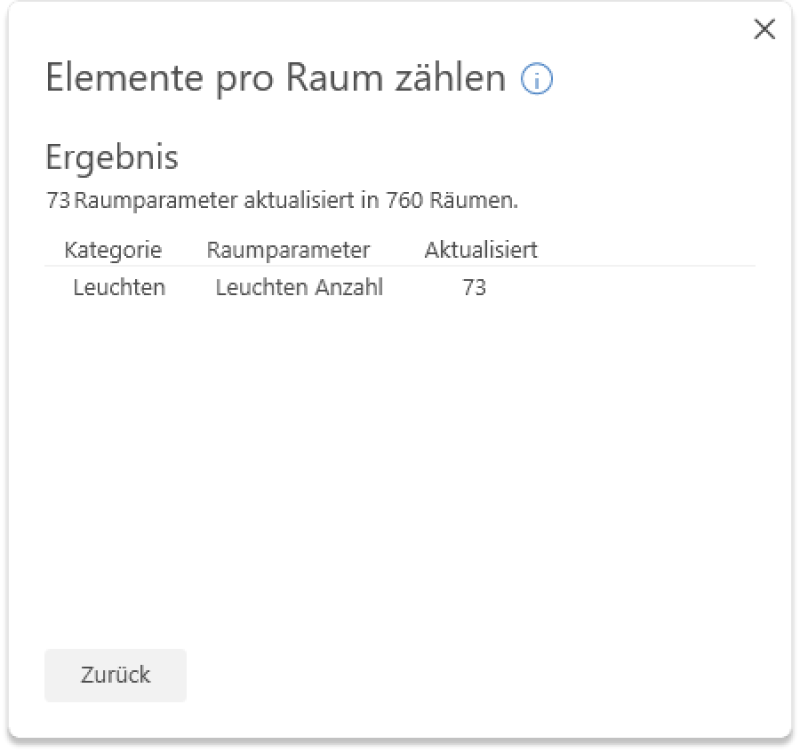

Durch betätigen der "Anwenden"-Schaltfläche wird der Zählvorgang gestartet. Gezählt werden nun Elemente aus dem aktiven als auch aus verknüpften Modellen. Das Ergebnis wird danach angezeigt.

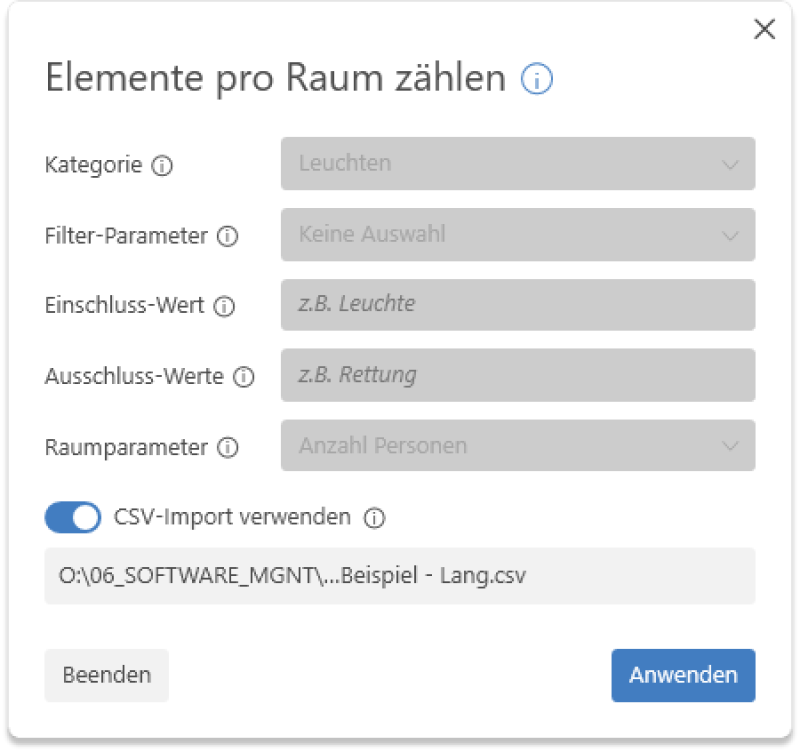

Aktivieren Sie den Schalter "CSV-Import verwenden" um mehrere, zuvor definierte Zählaufgaben auszuführen. Klicken Sie auf den Dateipfad um eine CSV-Datei auszuwählen. Die Eingabefelder oberhalb sind in diesem Modus ausgegraut und werden nicht berücksichtigt.

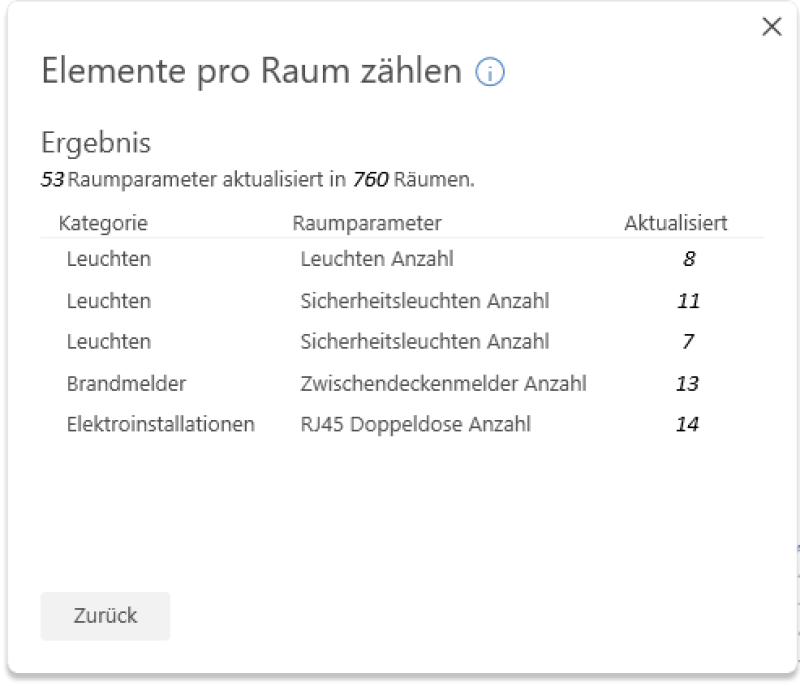

Durch betätigen der "Anwenden"-Schaltfläche werden alle Zählaufgaben laut Datei ausgeführt. Das Ergebnis wird danach angezeigt.
Standarmäßig ist eine Beispiel-CSV-Datei geladen. Sie können die Datei als Vorlage für Ihre selbst erstellten Zählaufgaben nutzen. In dem Beispiel wird veranschaulicht, welche 5 Spaltenbezeichnungen in Zeile 1 der Datei unbedingt vorhanden sein müssen. Darunter können beliebig viele Zeilen mit Zählvorgängen vorhanden sein.
| Kategorie | FilterParameter | FilterWert | AusschlussWerte | ZielParameter |
| Leuchten | Beschreibung | Leuchte | Rettung | Leuchten Anzahl |
| Leuchten | Beschreibung | SiBel | Sicherheitsleuchten Anzahl | |
| Leuchten | Beschreibung | Sicherheit | Sicherheitsleuchten Anzahl | |
| Brandmelder | Beschreibung | Zwischendecke | Zwischendeckenmelder Anzahl | |
| Elektroinstallationen | Beschreibung | 2-Fach | RJ45 Doppeldose Anzahl |
Bei Problemen, Fragen und für Ideen und Anregungen wenden Sie sich gerne an unseren Kundendienst. Wir freuen uns auf Ihre Verbesserungsvorschläge!
