Luftkanaldämmschichten sind für die Erhaltung der Energie der Luft in den Luftkanälen verantwortlich. Um den Temperaturabfall der aufbereiteten Luft vom Erzeuger bis zum Endverbraucher in Grenzen zu halten, kommen je nach Gewerk unterschiedliche Isoliermaterialien zum Einsatz.
Suchbegriffe: Isolierung, Rohrisolierung, Dämmung, Rohrdämmung, Rohrdaemmung, Rohrverkleidung, Verkleidung, Dämmungsstärke, Isolierungsstärke, Dämmungsstaerke, Isolierungsstaerke, Rohre, Brandschutz, Brandschutzverkleidung, Baustoff, Baustoffklasse, Feuerwiderstandklasse, Resistance, Isolation, El90, El 90, EI90, EI 90, F90, F 90 LuDa, BS_LuDa
In dieser Phase erfolgt noch keine Darstellung der Isolierung von Luftkanälen.
Ab dieser Phase werden Isolierungen dargestellt. Zusätzlich werden Vorkehrungen gegen die Übertragung von Rauch und Feuer, nach DIN EN 15501-2 und 3 - Sonderbauteile, getroffen.
Folgende Merkmale werden in dieser Phase definiert:
- Geometrie der Brandschutzverkleidungen
- Lasten
- Definition der Feuerwiderstandsklasse
Folgende Feuerwiderstandsklassen können am Bauteil definiert werden: Ö EI90, EI45, etc.
Erstellung der Dämmung:

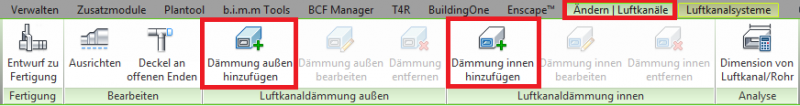

Nach Auswahl des Luftkanals befindet sich im Reiter Ändern | Luftkanäle der Button zur Erstellung der Dämmung.
Je nach Anforderung kann die Dämmung innerhalb oder außerhalb des Luftkanals erfolgen.
Für weitere Informationen kann die Autodesk Revit Hilfe Hinzufügen von Außen- und Innendämmung zu Luftkanälen zu Rate gezogen werden.

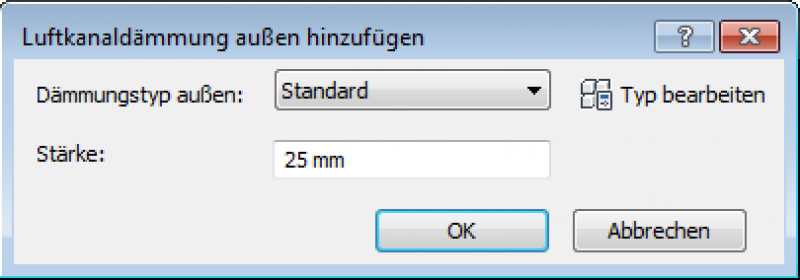

Der Dämmungstyp außen und die Stärke der Dämmung kann je nach Anforderung angegeben werden.
In dieser Leistungsphase bleiben die Plan- und Modelldarstellungen der Dämmung unverändert zur Erstellung in der Entwurfsphase.
In dieser Leistungsphase bleiben die Plan- und Modelldarstellungen der Dämmung unverändert zur Erstellung in der Entwurfsphase.
Folgende Merkmale werden in dieser Phase definiert:
- Anpassung der Geometrie der Brandschutzverkleidungen gemäß Kanalnetzberechnung
- Anpassung der Geometrie der Luftkanalisolierung
Die Beschriftung der Dämmschicht oder Verkleidung im Grundriss sollte folgenden Brandschutzanforderungen enthalten:
- Feuerwiderstandsklasse
- Isolierungs- /Dämmungsstärke
Grundsätzlich wird die Isolierung bezüglich des Materials, der Dämmstärke, usw. im Ausschreibungstext näher beschrieben.
