Fassaden stellen einen Sondertyp der Ausbauwände dar. Sie bilden den vertikalen Abschluss eines Gebäudes und sind damit Teil der Gebäudehülle. Fassaden sind, im Gegensatz z.B. zu massiven Außenwänden, in Leichtbauweise errichtet.

Dieser Artikel beschreibt den allgemeinen Umgang mit Fassaden. Zur Modellierung solcher Fassaden kommen in der Praxis durchaus unterschiedliche Methoden zum Einsatz. Die verschiedenen BIM-Programme bieten einerseits spezielle Fassaden-Werkzeuge zur erleicherten Erzeugung von Fassadensystemen an, andererseits kommen oft auch Konstruktionen aus Einzel-Elementen zum Einsatz (z.B. Pfosten aus Stützen, Riegel aus Trägern und Paneele oder Fenster als gesonderte Elemente). Die Art der Modellierung hängt dabei von der geometrischen Komplexität des gewünschten Systems, der Planungsphase und der anwendenden Disziplin ab. So modellieren z.B. Fassadenbauer häufig für eine Werk- und Montageplanung eher in Einzelteilen.

Suchbegriffe: Glaswand, Glasfassade, Pfosten, Riegel, Structural Glazing, Teilung, Element, Füllung, Paneel, Pfosten-Riegel, Pfosten Riegel



Konzeptionelle Vorplanung

Darstellung

31.3.2017   31.3.2017

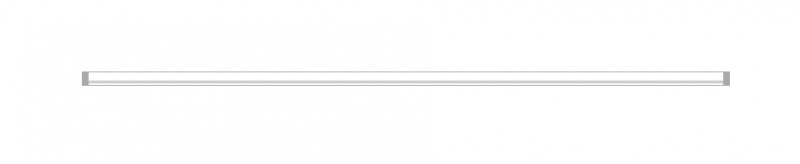

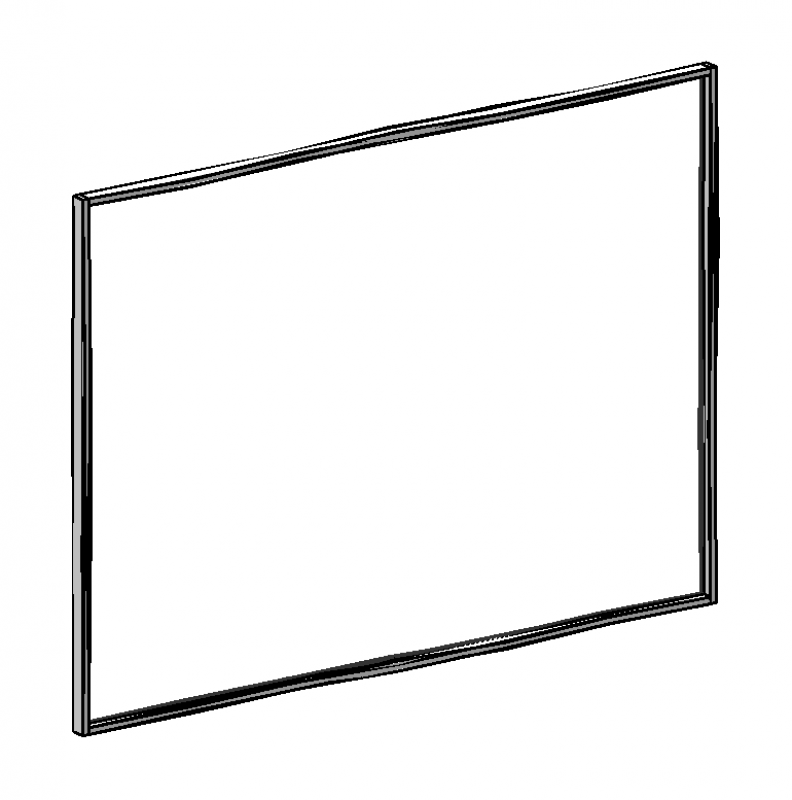

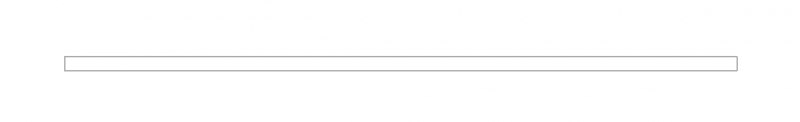

Plandarstellung                                                 Modelldarstellung

Merkmale

Beschriftung

In dieser Phase wird das Bauteil in Planansichten noch nicht beschriftet.

Anleitung

Fassaden sind Systemwände, die aus Rastern, Fassadenelementen (Paneelen, Fenster, Türen), Pfosten bzw. Riegel und Profilen erstellt werden.

Elementfassaden werden grundsätzlich mehrgeschossig modelliert, vorausgesetzt, dass dies auch der baulichen Situation entspricht.

Grundsätzlich werden Fassaden aus Pfosten und Riegeln mit eingesetzten Glas- oder Metallelementen bwz. dünnen Steinplatten konstruiert.

Fassaden-Pfosten werden in dieser Phase nicht getrennt von dem Paneelen bearbeitet.

Fassaden sind Systemwände, die aus Rastern, Fassadenelementen (Paneelen, Fenster, Türen), Pfosten/Riegel und Profilen erstellt werden. Elementfassaden werden grundsätzlich mehrgeschossig modelliert, vorausgesetzt, dass dies auch der baulichen Situation entspricht. Grundsätzlich werden Fassaden aus Pfosten und Riegeln mit eingesetzten Glas- oder Metallelementen bzw. dünnen Steinplatten konstruiert.

Erstellung

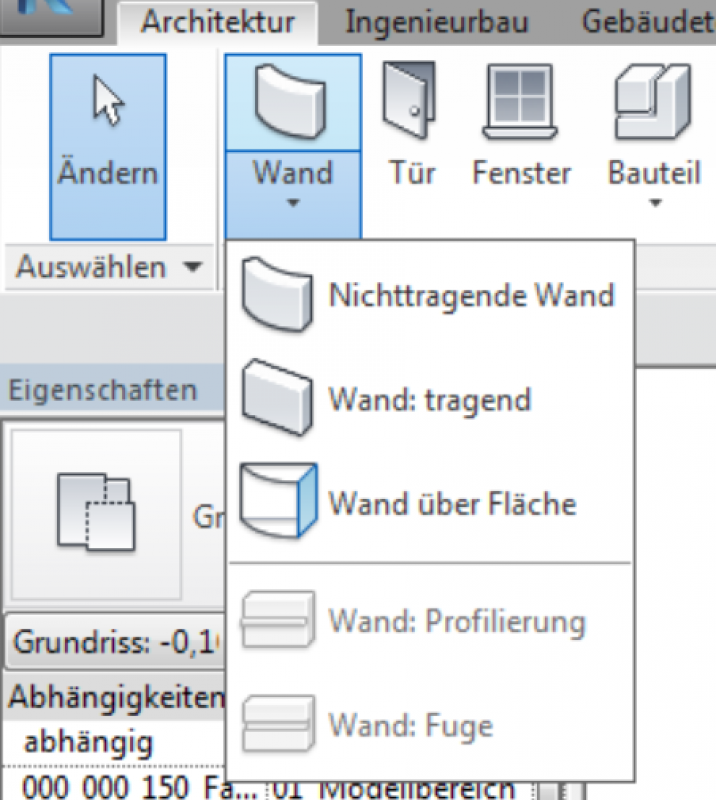

Die Fassade wird im Reiter Architektur über den Button Wand als nicht-tragendes Element erstellt.

Hinweis: Versätze oben und unten sind für Fassaden generell zu vermeiden.

Freie, schräge Fassadenoberkanten werden über die Profilbearbeitung in der Ansicht bzw. im Schnitt der Fassade angepasst. So kann die bearbeitete Fassade auch wieder zurückgesetzt werden. Hier ist jedoch, nach Änderung der Fassadenlänge, das Profil manuell anzupassen.

img_02                         img_03

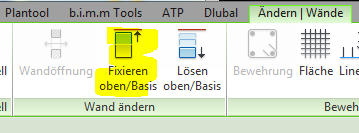

Fassadenkanten, auf denen eine schräge Geschossdecke aufliegt, sind an das schräg darüber liegende Bauteil zu fixieren. Durch das Fixieren wird sichergestellt, dass im Falle einer Änderung der Fassadenlänge die Oberkante automatisch mit angepasst wird.

img_07

Bei der Anpassung einer Fassade bei der nur Bereiche in eine andere Phase, z.B. Refurbishment oder Umbau geändert werden, ist in den entsprechenden Bereichen eine völlig neue Fassade zu erstellen.



Phaseneinstellungen

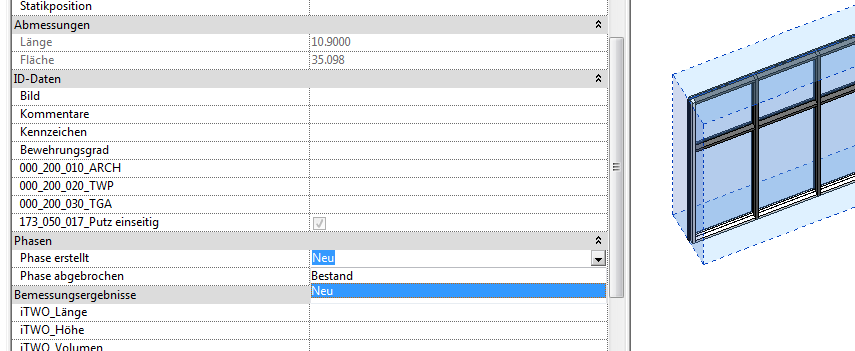

Phaseneinstellung einer Fassade erfolgen in der Systemfamilie Fassade unter der Parametergruppe Phasen.

img_11



Anpassung der Pfosten/Riegel

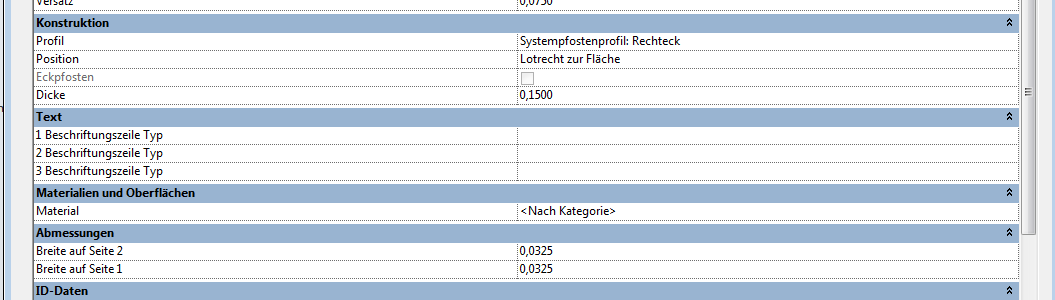

Die Anpassung der Abmessungen von Pfosten/Riegel wird in den Typeneigenschaften  über die Parametergruppe Abmessungen> Breite auf Seite 1 und Breite auf Seite 2 gesteuert.

img_18

Vorplanung

Darstellung

31.3.2017    31.3.2017

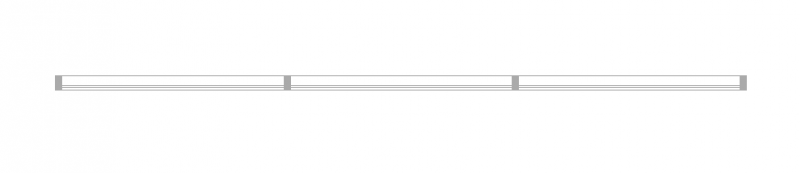

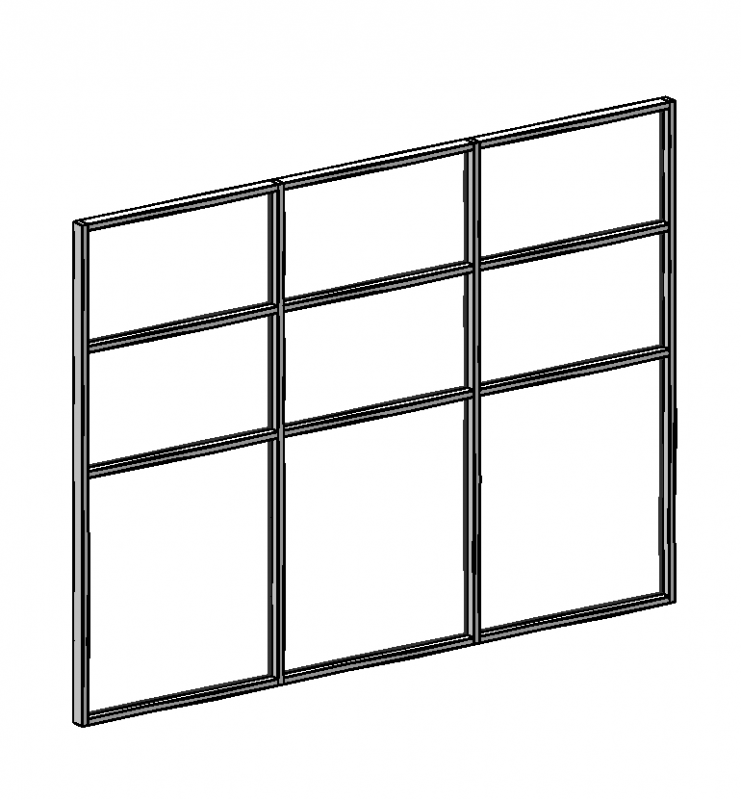

Plandarstellung                                                   Modelldarstellung

Merkmale

Beschriftung

In dieser Phase ist es noch nicht notwendig das Bauteil in Planansichten zu beschriften.

Anleitung

Austausch von Pfosten bzw. Riegeln

Vorgehensweise:

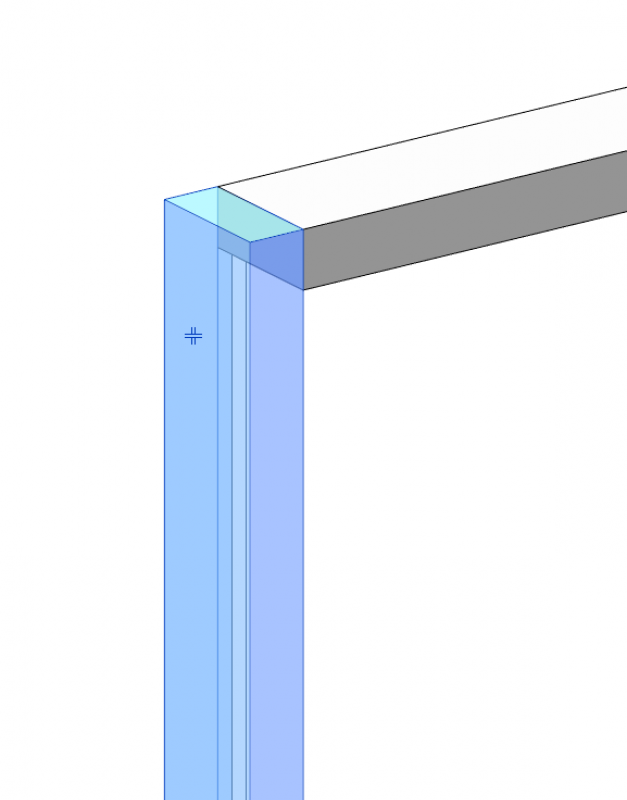

1. Zuerst wird der gwünschte Pfosten angewählt.

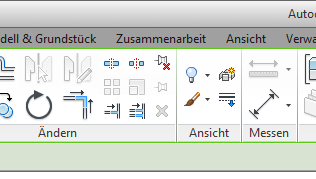

2. Darauffolgend wird der Pfosten entsperrt.

img_36

3. Der neuen Pfostentyp wird in weiterer Folge über das Eigenschaftsfenster gewählt.

Sollte der gewünschte Typ nicht vorhanden ist ggf. einen neuer Pfosten/Riegel über die Typenbearbeitung zu erstellen.

Entwurf

Darstellung

31.3.2017      31.3.2017

Plandarstellung                                                      Modelldarstellung

Merkmale

Beschriftung

In dieser Phase ist es noch nicht notwendig das Bauteil zu beschriften.

Anleitung

Fassadenteilungen

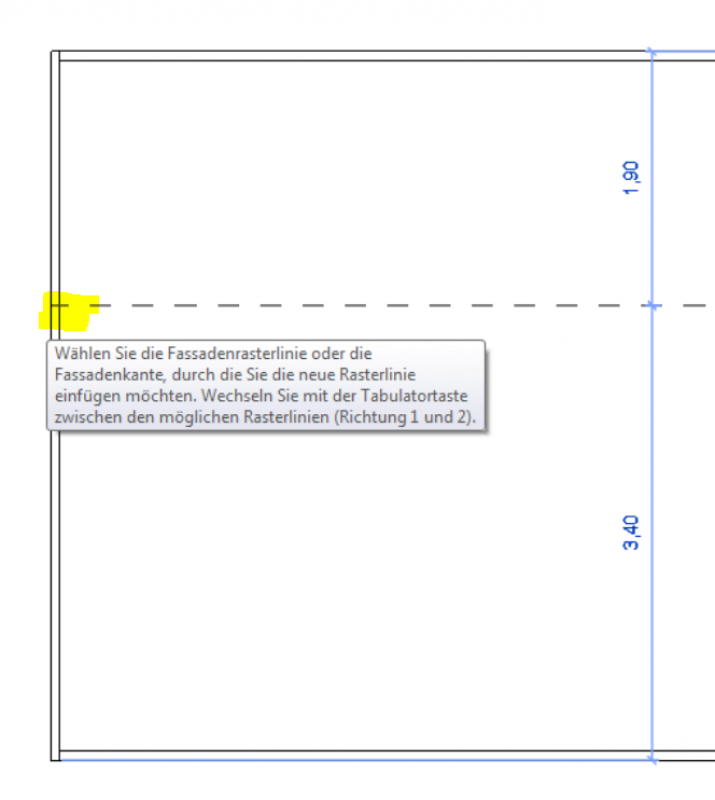

Fassadenteilungen können über die Typeneigenschaften bzw. über ein Fassadenraster definiert werden. Bei Fassadenteilungen, die nicht über den Typ erstellt werden können, erfolgt die Erstellung über den Befehl Fassadenraster. Hierbei können aber erst nachträglich die Pfosten auf das Raster gesetzt werden.

img_32

Wichtig bei dieser Vorgehensweise ist, dass die Teilung des Rasters nur erfolgt, wenn man am äußeren Rand der Fassade mit der Maus entlang fährt.

Austausch von Elementen

Der Austausch einer Fassadenscheibe durch Fassadentüren,   Fassadenfenster oder Fassadenöffnungen wird wie folgt durchgeführt:

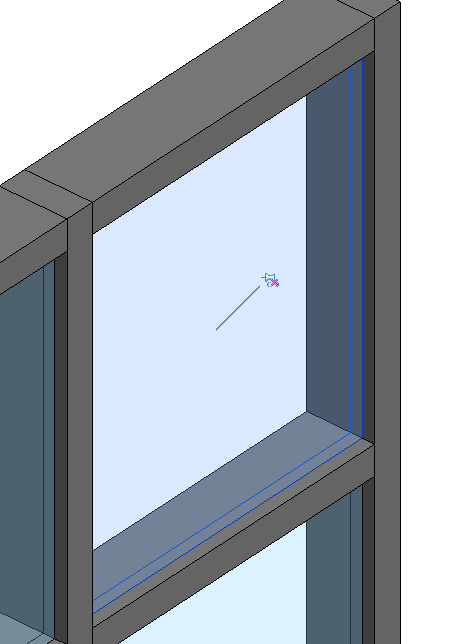

Zuerst wird die gewünschte Fassadenelemente markiert und die Pinnadel entsperrt.



                   img_38

img_36

Dannach kann in der Typenauswahl eine entsprechende Tür, ein Fenster oder eine andere Fassadenfamilie ersetzt.

Hinweis: Es können nur rechteckige Scheiben (Paneele) durch Fenster und Türen ersetzt werden, für andere Geometrien können nur Systemelemente und Wände verwendet werden.

Einreichung

Darstellung

31.3.2017      31.3.2017

Plandarstellung                                                      Modelldarstellung

Merkmale

Beschriftung

In dieser Phase werden die von der Behörde gewünschten Informationen beschriftet.

Die Bauteile müssen mit ihrer Aufbau-Bezeichnung gemäß Bauteil-Katalog im Grundriss gekennzeichnet werden, z.B. "AW-01" oder "FA-01".

Alle Wandaufbautypen müssen händisch geprüft und beschriftet werden. dies erfolgt über die Parameter im Bauteil und eine Beschriftungsfamilie.

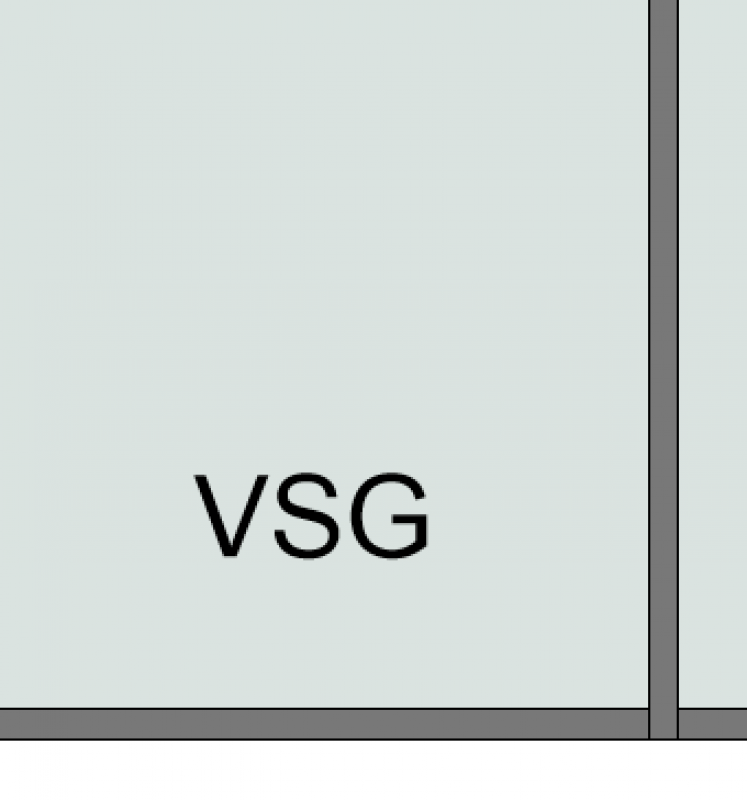

Beispielweise kann gefordert werden die Glasart zu beschriften.



Anleitung

Beschriftung

Je nach verwendeten Parameter müssen Beschriftungen erstellt und plaziert werden.

Ausführung

Darstellung

     31.3.2017  Plandarstellung                                                                                     Modelldarstellung
     31.3.2017   Plandarstellung                                                                         Modelldarstellung
31.3.2017     31.3.2017  Plandarstellung                                                                          Modelldarstellung

Merkmale

Beschriftung

Anleitung

In dieser Phase werden nur alphanumerische Informationen bezüglich der Kostenzuordnung getätigt.

Tipps und Tricks

Bei der Modellierung wird am Besten wie folgt vorgegangen:

Alle Raster sind ohne die Pfosten sauber aufzuteilen. In einem weiteren Schritt sollten alle Raster-Achsen sorgfältig bemaßt und erst am Ende die Pfosten gesetzt werden. Es ist ratsam eine eindeutige Typenbeschriftung zu erstellen.
