In dieser Phase werden die Rohrleitungsdarstellung im Plan, in der Draufsicht bzw. die Modelldarstellung in 3D dargestellt.

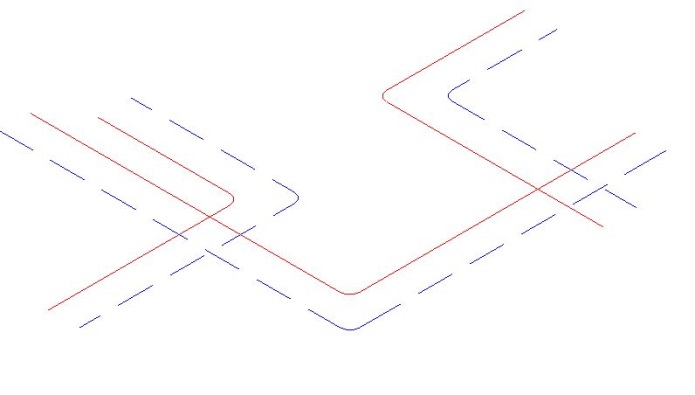

Plandarstellung Isometrie:
Folgende Merkmale werden in dieser Phase definiert:
- Rohrdimension (Typ, Dimension)
- Auslasspunkte mit Bemassung
Die Leerrohrleitungsdarstellung im Plan bzw. in 3D erfolgt analog der dem Entwurf.
Es ist notwendig, die Leerverrohrung mit der Bewehrung zu koordinieren und gegebenenfalls anzupassen. Ebenfalls sind die Auslassungspunkte mit den Gewerken der Elektro- und Haustechnik abzustimmen > Kollisionsprüfung.
