Brand- und Rauchabschnitte sind strenggenommen keine eigenständigen Modell-Komponenten, sondern lediglich ein einzelnes Merkmal in Räumen, das sich durch entsprechende Voreinstellungen in Grundrissen farblich visualisieren lässt. Sie werden spätestens in der Entwurfsphase definiert.

Brandabschnitte haben als Schutzziel, das Übergreifen von Feuer und Rauch auf angrenzende Gebäudeteile sowie Nachbargebäude zu verhindern.

Rauchabschnitte in Gebäuden haben als Schutzziel, die Ausbreitung von Rauch im Gebäude zu verhindern und die Personenrettung ausreichend lange zu ermöglichen.

Suchbegriffe: Ausbreitung, Überschlag, Trennung, Wand, Abgrenzen, Bereich, Brand, Fall, Feuer, Brennen, EI, R



Zonen

Zur Abbildung der Zonen werden Räume genutzt. Die grafische Unterscheidung erfolgt durch die Verwendung eines Farbschemas, welches sich auf einen zuvor bestimmten Parameter bezieht. Eine Bauteilliste, deren Inhalt ebenfalls diesen Parameter ausliest, vervollständigt einen entsprechenden Plan um die zugehörigen alphanumerischen Angaben - wie zum Beispiel die Flächenangabe der einzelnen Zonen.

Anleitung

Zunächst ist zu klären, welcher Parameter für die Zuordnung genutzt wird.

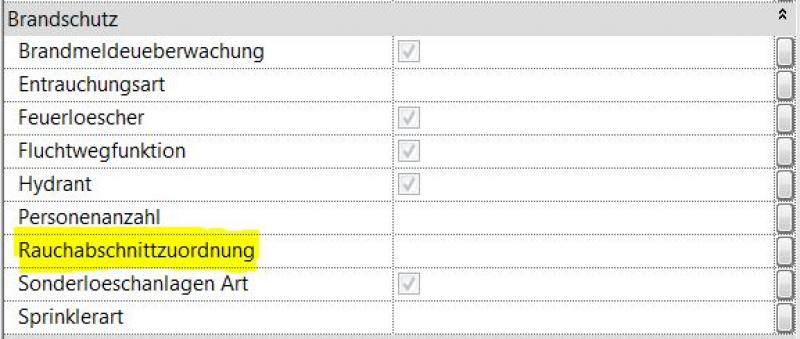

Nehmen wir einmal an, dass Räume den Exemplarparameter "Rauchabschnittzuordnung" besitzen.

Diese Eigenschaft wird den Räumen zugewiesen, indem dieser Parameter befüllt wird.

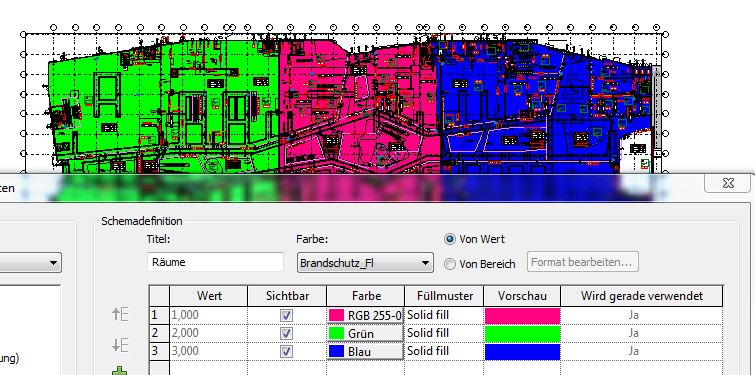

Farbschema für Brand-/Rauchabschnittszonen:

Im nächsten Schritt wird entweder ein bestehendes Farbschema der "Sicht" zugewiesen, ein bestehendes dupliziert und abgeändert, oder es wird ein neues erstellt.

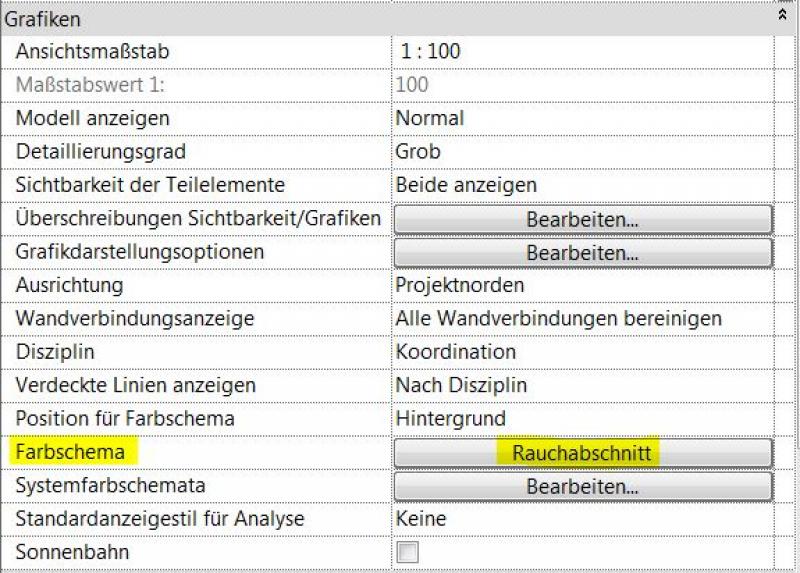

Die Zuweisung des Farbschemas zu einer Sicht erfolgt am besten über das Eigenschaftsfenster der gewählten Sicht.



Bestehende oder auch bereits zugewiesene Farbschemen können im Eigenschaftsfenster der Sicht über den Parameter Farbschema bearbeitet werden. Über diesen Parameter öffnet sich das Fenster "Farbschema bearbeiten".

Hinweis:

Änderungen wirken sich nicht nur auf die gewählte Sicht aus, sondern auf alle Sichten, denen das geänderte Farbschema zugewiesen wurde.



img 2

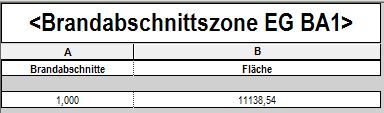

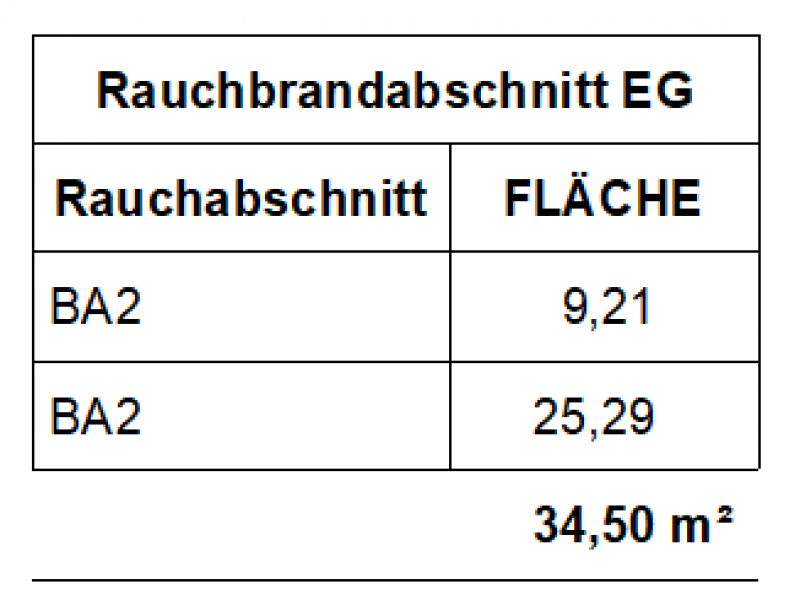

Einzelne Bauteillisten für die Brandabschnitte als Zonenstempel erstellen und diese Tabellen auf dem Plan platzieren:

img 4



img_6_1  img_6_2

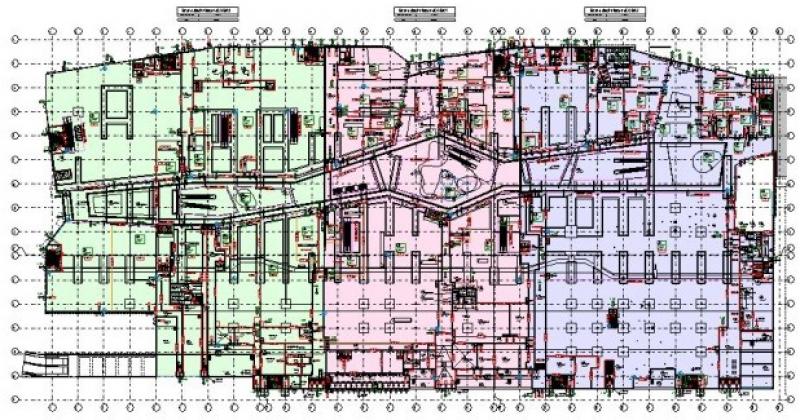

Anwendungsbeispiel:

So könnte ein fertig erstelltes Farbschema für Brand- und Rauchabschnittszonen aussehen.



15.02.2017

.

Zur Abbildung der Zonen wird das Raum-Werkzeug benutzt. Die Unterscheidung erfolgt durch die Verwendung einer grafischen Überschreibung, welche sich auf eine zuvor bestimmte Eigenschaft bezieht. Eine Auswertung, welche ebenfalls diese Eigenschaft ausliest, vervollständigt einen entsprechenden Plan um die alphanumerischen Angaben - wie zum Beispiel die Flächenangabe der einzelnen Zonen.



Anleitung

Zunächst ist zu klären, welche Eigenschaft für die Zuordnung genutzt wird.

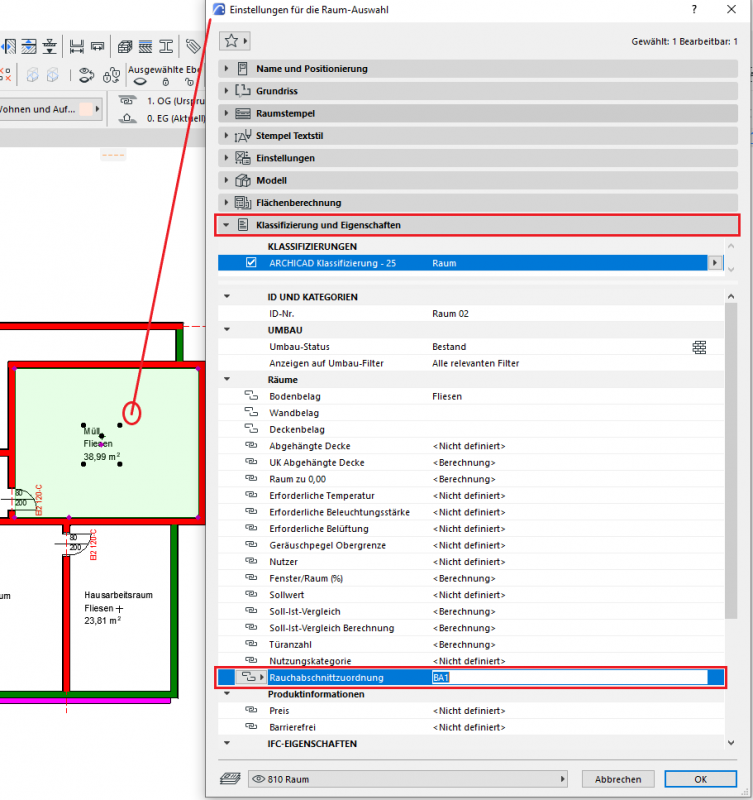

Nehmen wir einmal an, dass Räume die Exemplar-Eigenschaft "Rauchabschnittzuordnung" besitzen.

Diese Eigenschaft wird den Räumen zugewiesen. Wie eine neue Eigenschaft erstellt und zugewiesen wird, erfahren Sie in dem folgenden Artikel: Eigenschaften-Manager in ArchiCAD

Graphische Überschreibung für Brand-/Rauchabschnittszonen:

Im nächsten Schritt wird dem Ausschnitt eine grafische Überschreibung zugewiesen.

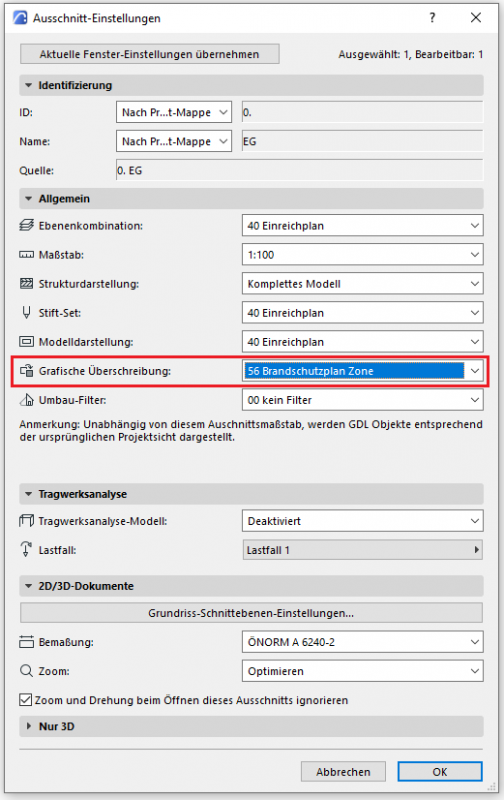

Die Zuweisung der Überschreibung für einen Ausschnitt erfolgt am besten über das Eigenschaftsfenster des gewählten Ausschnittes.

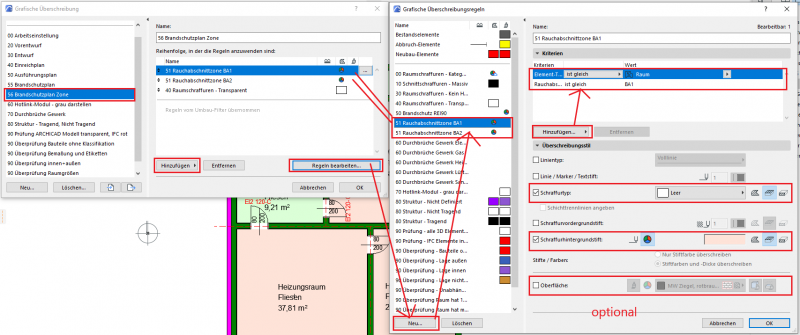

 Ein Beispiel der graphischen Überschreibungsregel könnte so aussehen.

  1. Erstellen wir eine neue graphische Überschreibung.
  2. Bearbeitung der Regeln in dem separaten Dialogfenster
  3. Dort erzeugen wir so viele Regeln wie nötig.
  4. Fügen wir die o.g. Eigenschaften zu den Kriterien hinzu.
  5. Die Deckschraffuren und die Hintergrundstiftfarbe sollten überschrieben werden. Wählen Sie eine RGB-Farbe aus. Die Oberfläche ist nicht unbedingt relevant, deshalb bleibt diese optional.
  6. Die neu erstellten Regeln fügen wir zu der Überschreibung hinzu und reihen diese vor die Regel „40 Raumschraffuren – Transparent“, um die Priorität der Regeln sicherzustellen.

Hinweis:

Änderungen wirken sich nicht nur auf den gewählten Ausschnitt aus, sondern auf alle, denen die geänderte grafische Überschreibung zugewiesen wurde.

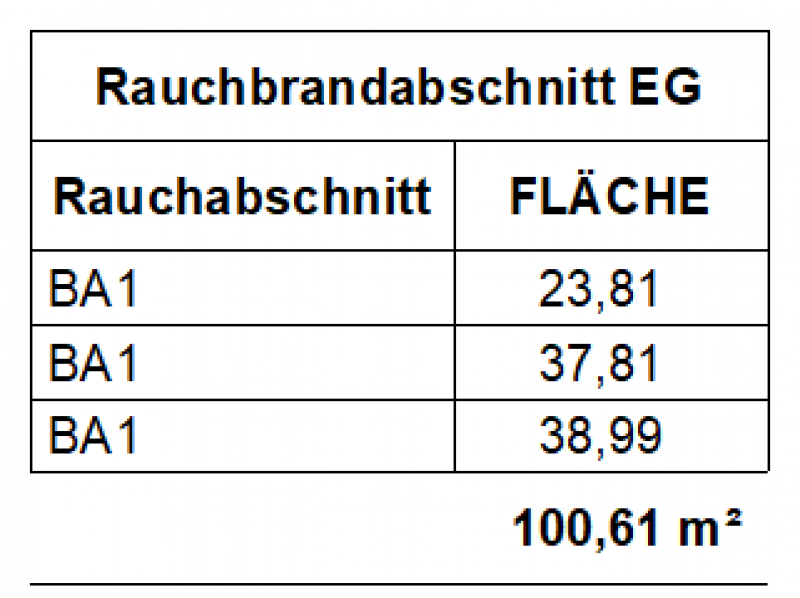

Einzelne Auswertungen für die Brandabschnitte werden als Zonenstempel erstellt, und diese Tabellen sind auf dem Plan zu platzieren:

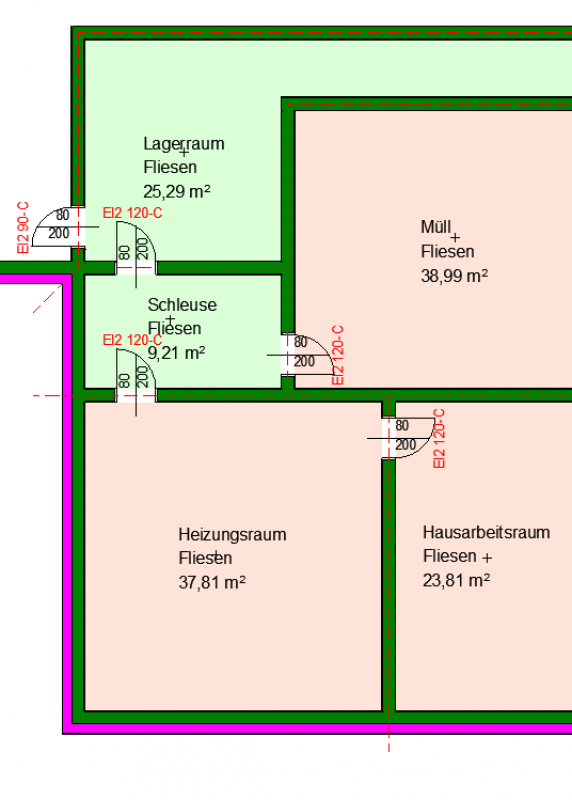

Anwendungsbeispiel:

So könnte ein fertig erstelltes Farbschema für Brand- und Rauchabschnittszonen aussehen.




Dieser Inhalt steht leider nur unseren Pro-Anwendern zur Verfügung.
Sollten Sie Interesse haben, den gesamten Artikel zu lesen, testen Sie den Pro-Account oder werden Sie Pro-Anwender.
