Der folgende Artikel über das Plugin beschreibt den Workflow und die Funktionen des Legenden Tool V1.

Suchbegriffe: Legende, Legenden, Tool, Software, Plan, Revit

Allgemein

Legenden Tool V1 wird die folgenden Funktionen haben:

  1. Generieren einer Legende aus Elementen, die im aktiven Revit Modell in Verwendung sind.
  2. Generieren einer Legende aus Elementen, die im aktiven Plan in Verwendung sind.
  3. Generieren einer Standardlegende für die Disziplin – Elektro.

Einschränkungen der Beta Version V1.0

Zum gegenwärtigen Zeitpunkt unterstützt die Beta Version des Legenden Tool V.1.0 einige Features nicht:

  • Der Benutzer muss zunächst eine Legende mit dem Namen „AllgemeineLegende“ erzeugen und ein Legendenbauteil in der Legende platzieren, damit das Tool ordnungsgemäß neue Legenden erstellen kann.
  • Nur Legenden im Maßstab 1:50 werden unterstützt.
  • Die Liste der Familien und Strukturen der Standardlegende für die Disziplin Elektro wurde noch nicht offiziell bestätigt. Wenn Familien fehlen, werden keine Logs angezeigt und nur die in der Liste der Standardfamilien enthaltenen Elemente (basierend auf TGA Modell) aus dem aktiven Revit Modell werden platziert.
  • Es fehlen Logs der Elemente, die nicht in der Legende platziert werden können.

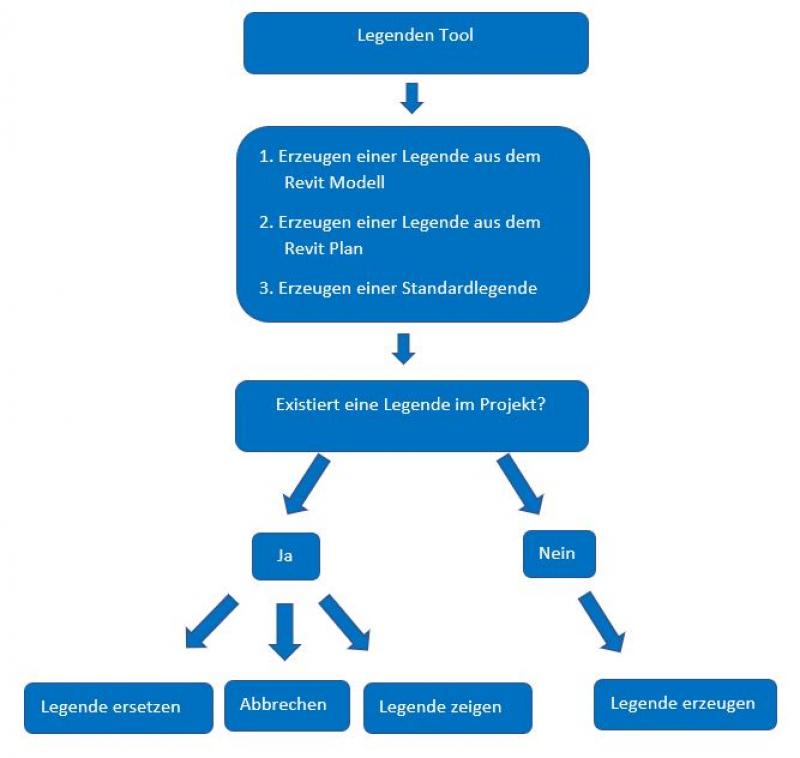

Workflow

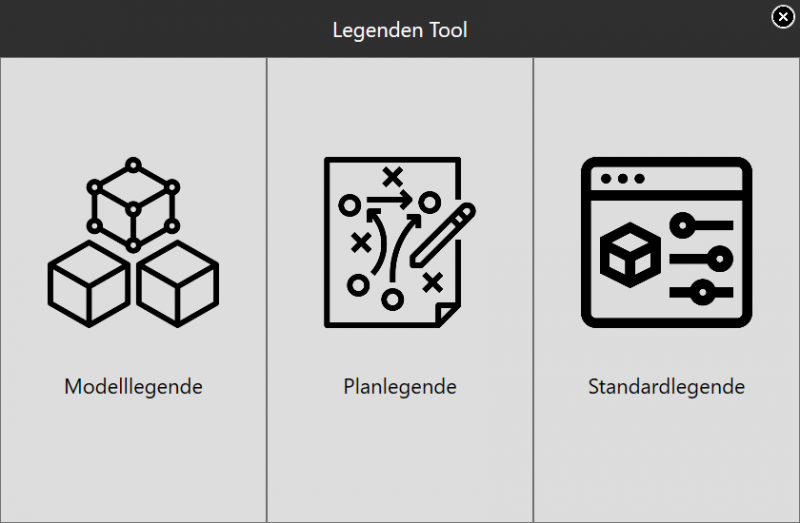

Zu Beginn kann der User ein Hauptmenü über eine Schaltfläche im Revit-Reiter öffnen. In dem Fenster, das daraufhin erscheint, kann der User aus drei Schaltflächen auswählen: Modelllegende, Planlegende, Standardlegende.

Hauptmenü Features

Schaltfläche „Modelllegende”.

Wenn der User auf die Schaltfläche „Modelllegende“ klickt, erzeugt das Plugin eine Legende aus den Familien, die derzeit im Revit Modell verwendet werden.

Zum Ausführen der Funktion dieser Schaltfläche kann eine beliebige Revit Ansicht geöffnet sein.



Schaltfläche „Planlegende”.

Wenn der User auf die Schaltfläche „Planlegende“ klickt, erzeugt das Legenden Tool eine Legende aus den Familien, die im aktuellen Revit Plan verwendet werden.

Zum Ausführen dieser Funktion muss der User den Plan in Revit öffnen, für den er eine Legende erzeugen möchte. Die durch diese Schaltfläche erzeugte Legende wird den Namen „Legende“ + den Namen des aktuellen Revit Plans haben.



Schaltfläche „Standardlegende”.

Wenn der User auf die Schaltfläche „Standardlegende“ klickt, erlaubt ihm das Plugin, eine Legende aus den Standardfamilien der Disziplin Elektro zu erzeugen.

Zum Ausführen der Funktion dieser Schaltfläche kann eine beliebige Ansicht im aktiven Revit Modell geöffnet sein.

Fenster Features

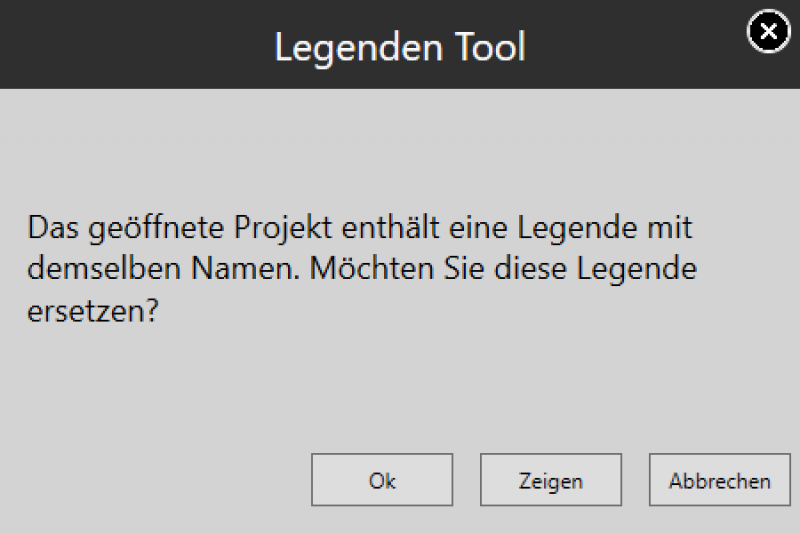

Wenn ein User eine Legende erzeugen möchte, die bereits in dem aktiven Projekt vorhanden ist, zeigt das Legenden Tool eine Benachrichtigung mit 3 Lösungsvorschlägen.

Schaltfläche „Ok”

Wenn der User auf die Schaltfläche „Ok“ klickt, entfernt das Plugin die alte Legende mit demselben Namen und erzeugt eine neue.

Schaltfläche „Zeigen”

Wenn der User auf die Schaltfläche „Zeigen“ klickt, schließt sich das Legenden Tool und Revit öffnet eine Ansicht mit der betroffenen Legende.

Schaltfläche „Abbrechen”

Wenn der User auf die Schaltfläche „Abbrechen“ klickt, schließt das Plugin das Benachrichtigungsfenster und der User kehrt zum Hauptmenü zurück, ohne, dass eine neue Legende erstellt wird.
